Kunststoff

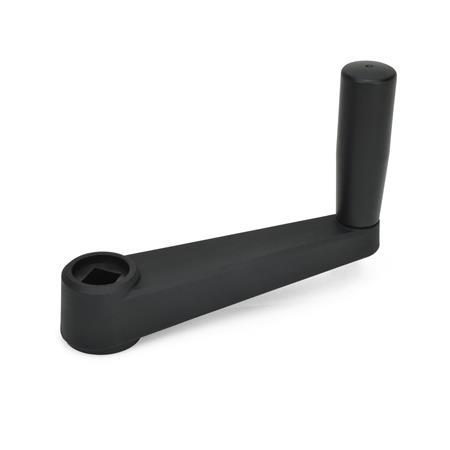

GN 570.1 Handkurbeln, mit Vierkant
ELESA original design MT-AS
| Länge l | s H9 Vierkant | d3 | d4 | d5 | h3 | h4 | h6 | h7 | h8 ≈ | Ø Zylindergriff |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | V 6 | 13 | 23 | - | 18 | 21 | 10 | 11 | 28,5 | 14 |
| 64 | V 8 | 16 | 27 | 18 | 19 | 23 | 10 | 13 | 42,5 | 18 |
| 80 | V 10 | 17 | 30 | 20 | 22 | 26 | 13 | 13 | 52,5 | 21 |
| 100 | V 12 | 21 | 34 | 25 | 27 | 30 | 15 | 16 | 67,5 | 23 |
| 130 | V 14 | 25 | 40 | 28 | 30 | 35 | 20 | 16 | 82,5 | 26 |
| 160 | V 17 | 27 | 45 | 30 | 34 | 40 | 23 | 18 | 92,5 | 28 |
Filterkombination ergibt keine Treffer.
Ausführung
Kurbelkörper
Kunststoff
Thermoplast (Polyamid PA)
Nabenbuchse
Stahl, brüniert
Gewindebuchse zur
Aufnahme des Zylindergriffes
Messing
Drehbare Zylindergriffe GN 598
RoHS
Kunststoff
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 90 °C
- schwarz, matt
Nabenbuchse
Stahl, brüniert
Gewindebuchse zur
Aufnahme des Zylindergriffes
Messing
Drehbare Zylindergriffe GN 598
- Kunststoff, Thermoplast
schwarz, matt - Achsteil Stahl
verzinkt, blau passiviert
RoHS
Hinweis
Die vorstehende Stahlbuchse der Handkurbeln GN 570.1 ermöglicht die Befestigung mit Querstift oder Druckschraube. Auch eine einwandfreie Verbindung von Kurbel / Welle mit Quernut / Mitnehmerstift ist möglich.
| Bestellbeispiel |
| ||||
GN 570.1-100-V12 |
