Kunststoff

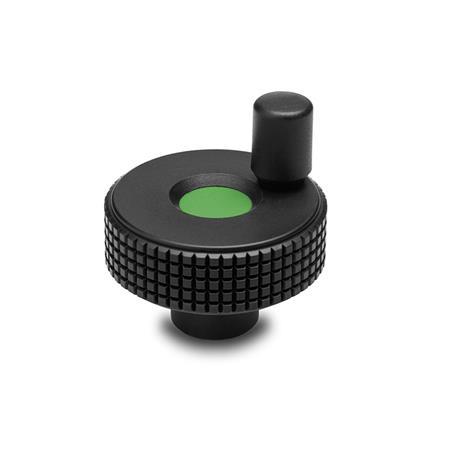

GN 735 Zustellräder

Zustellraeder GN 735 thumbnail Zoom ELESA

Kunststoff

GN 735 Zustellräder

Zustellraeder GN 735
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design MBT+lInfo

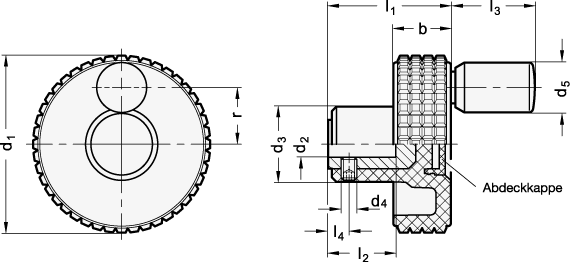

Zoom Zustellraeder GN 735 Skizze


Form

Dmit drehbarem Knopf
d1d2 H9
Bohrung
d3d4d5bl1l2l3l4r
40B 617M 413,51426,51420412,5
50B 620M 513,517331820516,5
60B 823M 51620,5392023620,5
70B 1024M 51621,5422523625
85B 1029M 5162030,52223632,5
100B 1035M 51620312223640
Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polypropylen PP)
  • verstärkt, schlagfest
  • temperaturbeständig bis 90 °C
  • schwarz, matt

Farbe der Abdeckkappe:
orange, RAL 2004, mattDORDOR
grau, RAL 7035, mattDGRDGR
gelb, RAL 1021, mattDGBDGB
blau, RAL 5024, mattDBLDBL
rot, RAL 3000, mattDRTDRT
grün, RAL 6017, mattDGNDGN

Nabenbuchse
Messing

Gewindestift DIN 916
mit Innensechskant und Ringschneide

Drehbare Zylinderknöpfe GN 595
  • Kunststoff, Thermoplast (Polyamid PA)
    schwarz, matt
  • Achsteil Stahl
    verzinkt, blau passiviert

RoHS

Hinweis

Zustellräder GN 735 werden für Verstellvorgänge mit geringem Drehmoment eingesetzt.

Die Grobeinstellung kann über den drehbaren Knopf erfolgen (Fingerzufassung), die Feinzustellung am Radumfang.

Bestellbeispiel
1d1
2d2
3Form
4Farbe der Abdeckkappe
GN 735-60-B8-D-DRT

RoHS-konform: Info -
Gewicht: Info -
