Stahl / Edelstahl, mit Sicherung

GN 831.2 Spannverschlüsse

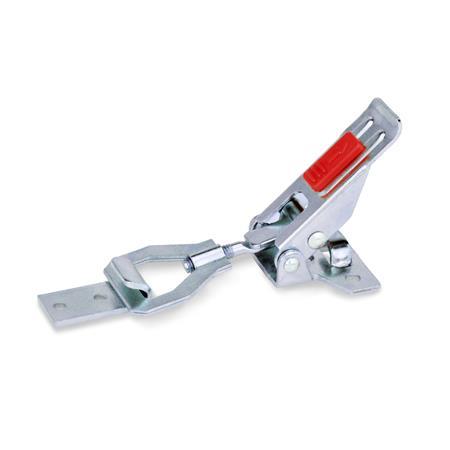

Spannverschluesse GN 831.2 thumbnail Zoom

Stahl / Edelstahl, mit Sicherung

GN 831.2 Spannverschlüsse

Spannverschluesse GN 831.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

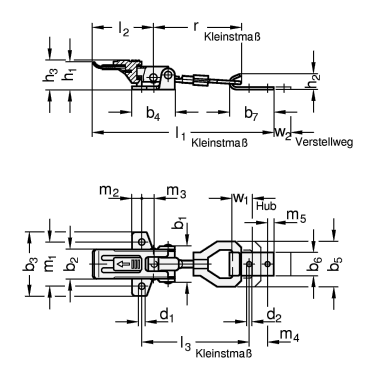

Spannverschluesse GN 831.2 Skizze

GrößeFH in N
Haltekraft
b1b2b3b4b5b6b7d1d2h1h2
1101100302452353719365,24,22013
Filterkombination ergibt keine Treffer.
Größeh3l1
min.
l2l3
min.
m1m2m3m4m5r ≈w1
Hub
w2
Verstellweg
11022140517836810155,5631612
Filterkombination ergibt keine Treffer.

Ausführung

StahlST
vernickelt

EdelstahlNI
nichtrostend, 1.4301
RoHS

Hinweis

Spannverschlüsse GN 831.2 werden zum sicheren Halten von Klappen, Behälterdeckeln etc. eingesetzt. Durch die Totpunktüberschreitung halten sie vibrationsfest. Die Sicherung schützt zusätzlich gegen unbeabsichtigtes Öffnen des Verschlusses.

In Folge des Bewegungsablaufs des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 15 mm zusammengezogen werden. Der Verstellbereich w2 wird über eine Spindel M6 des Spannhakens erzielt.

Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z. B. durch Vibrationen oder schlagende Beanspruchung, kann die Haltekraft beeinträchtigt sein.

Der Gegenhaken gehört zum Lieferumfang.

Bestellbeispiel
1Größe
2Werkstoff
GN 831.2-110-ST

RoHS-konform: Info -
Gewicht: Info -
