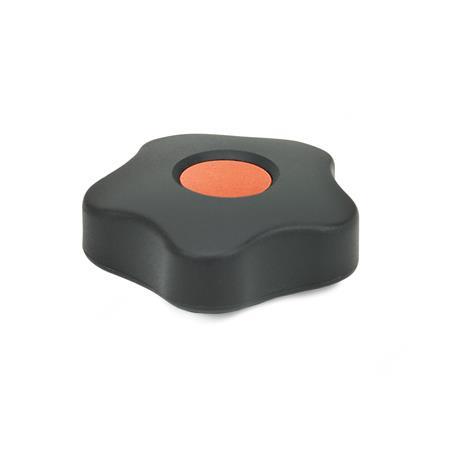

GN 5331 Sterngriffe, Buchse Gewinde oder Vierkant

Sterngriffe Buchse Gewinde oder Vierkant GN 5331 thumbnail

ELESA original design VCRT. Info

Sterngriffe Buchse Gewinde oder Vierkant GN 5331 Skizze

Form

B	mit Abdeckkappe

Filter anzeigen

d₁	d₂ Gewinde		s H9 Vierkant (Schlüsselweite)				d₃	d₄ -0,5	h₁	h₂	l₁	l₂	l₃ +0,5

32	M 5	M 6	V 5	V 6	-	-	17	11	17	1	8	13,5	6,5
40	M 6	M 8	V 6	-	-	-	17	13	17	1	10	14,5	9,5
50	M 8	M 10	V 6	V 7	-	-	19	16	20	1,2	10	17,5	9,5
63	M 10	M 12	V 6	V 7	V 8	-	22,5	20	21,5	1,3	10	19	9,5
74	M 10	M 12	V 7	V 8	V 9	V 10	26,5	20	24,5	2	15	21	13,5
95	M 16	-	V 8	V 10	-	-	32	18	29,5	4,5	15	26,5	13,5

Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarz, matt

Farbe der Abdeckkappe:
orange, RAL 2004, mattDOR DOR

grau, RAL 7035, mattDGR DGR

gelb, RAL 1021, mattDGB DGB

blau, RAL 5024, mattDBL DBL

rot, RAL 3000, mattDRT DRT

grün, RAL 6017, mattDGN DGN

Gewindebuchse / Vierkantbuchse
Messing

Kunststoff-Eigenschaften

ISO-Passungen

RoHS

Hinweis

Charakteristisch für die Sterngriffe GN 5331 sind die 5 Noppen bzw. Griffmulden. Sie verleihen diesen Griffen nicht nur ein ansprechendes Design, sondern durch ihre Form lässt sich auch ein hohes Drehmoment erzielen.

Bestellbeispiel
