mit abgedichtetem Bolzen

GN 616.1 Federnde Druckstücke

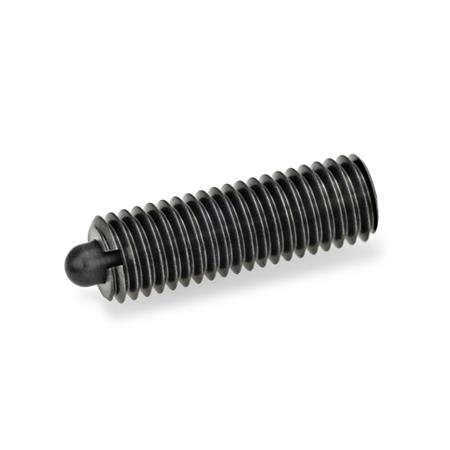

Federnde Druckstuecke GN 616.1 thumbnail Zoom

mit abgedichtetem Bolzen

GN 616.1 Federnde Druckstücke

Federnde Druckstuecke GN 616.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

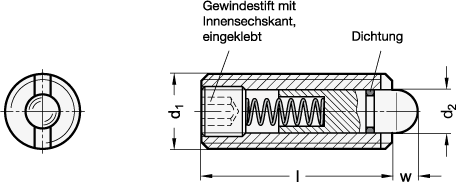

Federnde Druckstuecke GN 616.1 Skizze


Form

SStahl, normaler Federdruck
SSStahl, verstärkter Federdruck
d1
d2Länge lw
Federweg
Federdruck in N ≈
normal (Form S)
Anfang


Ende
Federdruck in N ≈
verstärkt (Form SS)
Anfang


Ende
Artikel-Nr. für
Schraubendreher
M 83,82639241739GN 611.5-M10
M 104283,515302243GN 611.5-M10
M 12635424504080GN 611.5-M12
M 167,5405365844113GN 611.5-M16
Filterkombination ergibt keine Treffer.

Ausführung

Gehäuse
Stahl
brüniert

Druckbolzen
Stahl
gehärtet

Druckfeder
Edelstahl
nichtrostend, 1.4305

Dichtung
Gummi NBR (Perbunan®)

Kennzeichnung der Form SS:
Gehäuse mit 2 Längsmarkierungen
RoHS

Zubehör

Schraubendreher GN 611.5
(Artikel-Nr. siehe Tabelle)

Hinweis

Federnde Druckstücke GN 616.1 werden zur Arretierung sowie für An- und Abdrückfunktionen verwendet. Durch die Dichtung wird das Eindringen von Flüssigkeit und Schmutz verhindert.

Der Schlitz auf der Druckbolzenseite dient zum Einschrauben in Sacklöcher. Hierzu ist unter GN 611.5 ein spezieller Schraubendreher lieferbar (siehe Tabelle).

Bestellbeispiel
1d1
2Form
GN 616.1-M10-S

RoHS-konform: Info -
Gewicht: Info -
