Spannhebel vertikal, mit waagrechtem Fuß

GN 810 Edelstahl-Schnellspanner

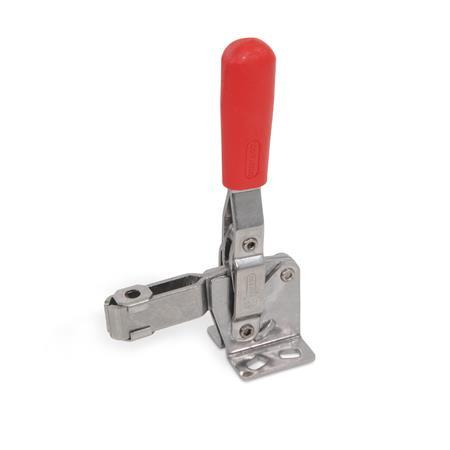

Edelstahl Schnellspanner GN 810 thumbnail Zoom Speedy Block

Spannhebel vertikal, mit waagrechtem Fuß

GN 810 Edelstahl-Schnellspanner

Edelstahl Schnellspanner GN 810
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Schnellspanner GN 810 Skizze


Form

Aoffener Spannarm, mit 2 Flankenscheiben
Coffener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
Emassiver Spannarm mit Halteschelle zum Anschweißen
GrößeFH in N
Haltekraft
a ≈b1b2b3d1d2h1h2h3h4h5
757502029345,2M 54,59820,511195,5
13010502835426,2M 65,5142281625,511,3
23020004043458,5M 86,516833,518309,5
Filterkombination ergibt keine Treffer.
Größel1
Form A
Form C

Form E
l2l3
max.
l4m1m2m3m4r ≈s1s2w
Verstellweg
7566,56731,541451516242462,52415
130858642545512,519272979,52,5517,5
230110,5112587368192032321043620
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
nichtrostend, 1.4301

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschrauben GN 708.1, Form A
  • Edelstahl, nichtrostend, 1.4301
  • Gummi-Druckstück 85 Shore A

RoHS

Zubehör

Andrückschrauben
Halter für Andrückschrauben GN 801 (für Form A)
Halter für Andrückschrauben GN 809 (für Form E)
Spannarmverbreiterungen GN 801.1 (für Form A)
Spannarmverbreiterungen GN 801.2 (für Form A)
Spannarmverlängerungen GN 809.1 (für Form E)

Hinweis

Edelstahl-Schnellspanner GN 810 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.

Schnellspanner mit offenem Spannarm nehmen in der Form A über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form C ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Schnellspanner in der Form E können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.

Bestellbeispiel
1Größe
2Form
3Werkstoff
GN 810-75-A-NI

RoHS-konform: Info -
Gewicht: Info -
