GN 350.1 Edelstahl-Ausgleich-Elemente, Stahl, verzinkt / Edelstahl

Edelstahl Ausgleich Elemente Stahl  verzinkt  Edelstahl GN 350.1 thumbnail Zoom

niedrige Ausführung

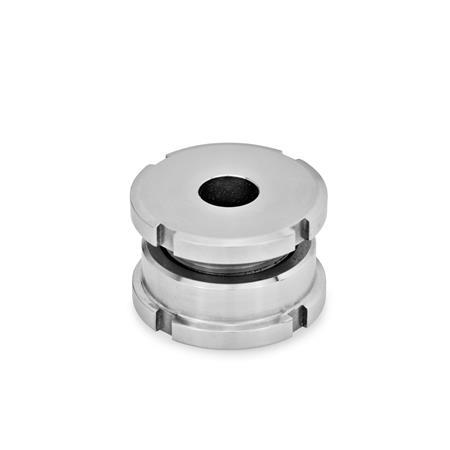

GN 350.1 Edelstahl-Ausgleich-Elemente, Stahl, verzinkt / Edelstahl

Edelstahl Ausgleich Elemente Stahl  verzinkt  Edelstahl GN 350.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Ausgleich Elemente Stahl  verzinkt  Edelstahl GN 350.1 Skizze


Form

Aohne Kontermutter
AKmit Kontermutter
d1d2d3h1
Form A

Form AK
h2
Form A

Form AK
h3
Ver-
stell-
weg
für
Schraube
Statische Belastbarkeit
F in kN
F1



F2
Hakenschlüssel
256,6M 15 x 1152019244M 627,120,2DIN 1810-A25-28
326,6M 20 x 1182423295M 643,436,5DIN 1810-A30-32
329M 20 x 1182423295M 843,430,8DIN 1810-A30-32
3211M 20 x 1182423295M 1043,423,4DIN 1810-A30-32
4511M 30 x 1,5222929367M 108464DIN 1810-A45-50
4513,5M 30 x 1,5222929367M 128454,8DIN 1810-A45-50
4517,5M 30 x 1,5222929367M 168428,9DIN 1810-A45-50
5817,5M 40 x 1,5283737469M 1614892,9DIN 1810-A58-62
5822M 40 x 1,5283737469M 2014859DIN 1810-A58-62
5826M 40 x 1,5283737469M 2414820,3DIN 1810-A58-62
7022M 50 x 1,53344435410M 20225136DIN 1810-A68-75
7026M 50 x 1,53344435410M 2422597,3DIN 1810-A68-75
7033M 50 x 1,53344435410M 3022520,6DIN 1810-A68-75
8026M 60 x 23849506112M 24323195,3DIN 1810-A80-90
8033M 60 x 23849506112M 30323118,6DIN 1810-A80-90
8039M 60 x 23849506112M 3632338,2DIN 1810-A80-90
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI, 1.4305 (X 10 CrNiS 18-9)
nichtrostend

F1: max. Gesamtbelastbarkeit
F2: max. Belastbarkeit nach
Abzug der max. Vorspannkraft
für Schrauben 6.8, µ = 0,14

RoHS

Zubehör

Hakenschlüssel DIN 1810
(Artikelnummer siehe Tabelle)

Hinweis

Edelstahl-Ausgleich-Elemente GN 350.1 werden zum Nivellieren, Justieren und Verbinden eingesetzt, wenn kleine Bauhöhen gegeben sind.

Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.

Bestellbeispiel
1d1
2d2
3Form
4Werkstoff
GN 350.1-25-6,6-A-NI

RoHS-konform: Info -
Gewicht: Info -
Als Favorit speichern
PDF nicht vorhanden

zuletzt geklickt-
