Spannhebel horizontal, mit waagrechtem Fuß

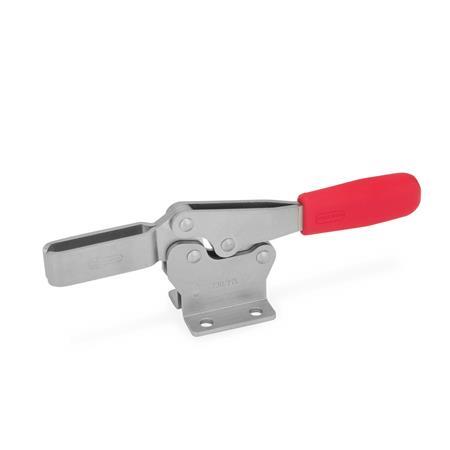

GN 820 Edelstahl-Schnellspanner

Edelstahl Schnellspanner GN 820 thumbnail Zoom Speedy Block

Spannhebel horizontal, mit waagrechtem Fuß

GN 820 Edelstahl-Schnellspanner

Edelstahl Schnellspanner GN 820
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Schnellspanner GN 820 Skizze


Form

Moffener Spannarm, mit 2 Flankenscheiben
MCoffener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
Omassiver Spannarm mit Halteschelle zum Anschweißen
GrößeFH in N
Haltekraft
a ≈b1b2b3d1d2h1h2h3h4h5
max.
25*400102424,54,3M 44,32312713,53
759002028265,5M 54,5372011195
13010003236406,5M 65,55130,51625,514
23017003744428,5M 86,561,536,5183012,5
Filterkombination ergibt keine Treffer.
Größel1l2l3l4
max.
l5m1m2m3r ≈s1s2w
Verstellweg
25*694320-2315161624,51,2-4
75118674049,54513,51619432415
130168925364552622,428,4622,5517,5
23019611063,57868262631,5723620
Filterkombination ergibt keine Treffer.
* Größe 25 nur in Form M und MC lieferbar

Ausführung

EdelstahlNI
nichtrostend, 1.4301

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschrauben GN 708.1 (Form A)
  • Edelstahl, nichtrostend, 1.4301
  • Gummi-Druckstück 85 Shore A

RoHS

Zubehör

Andrückschrauben

Hinweis

Edelstahl-Horizontal-Spannerr GN 820 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzer Richtung.

Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet.

Horizontal-Spanner mit offenem Spannarm nehmen in Form M über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei Form MC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Horizontal-Spanner in Form O können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.

Bestellbeispiel
1Größe
2Form
3Werkstoff
GN 820-75-M-NI

RoHS-konform: Info -
Gewicht: Info -
