mit Verriegelung, für Zugspannung

GN 851.3 Edelstahl-Verschlussspanner

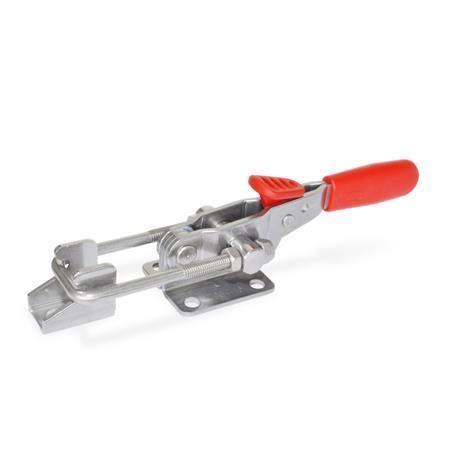

Edelstahl Verschlussspanner GN 851.3 thumbnail Zoom Speedy Block

mit Verriegelung, für Zugspannung

GN 851.3 Edelstahl-Verschlussspanner

Edelstahl Verschlussspanner GN 851.3
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Verschlussspanner GN 851.3 Skizze


Form

T6mit Zugbügel, mit Gegenhalter
Tohne Zugbügel, mit Gegenhalter
GrößeFH in N
Haltekraft
ab1b2b3b4b5d1d2h1
h2
1601600122628212014M 44,33118
3203200164044322822M 66,54525
7007000246054383826M 88,55636
Filterkombination ergibt keine Treffer.
Größel1l2
min.
m1m2m3m4m5r ≈
bei w2 = 0
sw1
Hub
w2
Verstell-
weg
1609911195165103522511
320166203210,519714,35433513
70021725389,541,59,519703,54926
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlA4
nichtrostend, 1.4404
Blechteile / Zugbügel / Bolzen

alle beweglichen Teile mit
Spezialfett geschmiert

Griffteil mit Kunststoffkappe
rot, ölbeständig
RoHS

Auf Anfrage

Edelstahl-Zugbügel GN 951.1 in A4

Hinweis

Edelstahl-Verschlussspanner GN 851.3 sind kompakt gestaltet und können für hohe Haltekräfte eingesetzt werden.

Beim Schließen des Spanners schnappt ein Sicherungshaken am Grundkörper formschlüssig ein. So wird ein unbedachtes oder durch Vibrationen verursachtes Lösen aus der Spannstellung verhindert. Zum Öffnen wird der Sicherungshaken per Einhandbedienung entriegelt.

Der Zugbügel kann innerhalb des Verstellweges justiert werden.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.

Bestellbeispiel
1Größe
2Form
3Werkstoff
GN 851.3-160-T6-A4
