DIN 648-E Schmale Edelstahl-Gelenkköpfe mit Innengewinde

Schmale Edelstahl Gelenkkoepfe mit Innengewinde DIN 648 E thumbnail Zoom

wartungsfrei

DIN 648-E Schmale Edelstahl-Gelenkköpfe mit Innengewinde

Schmale Edelstahl Gelenkkoepfe mit Innengewinde DIN 648 E
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

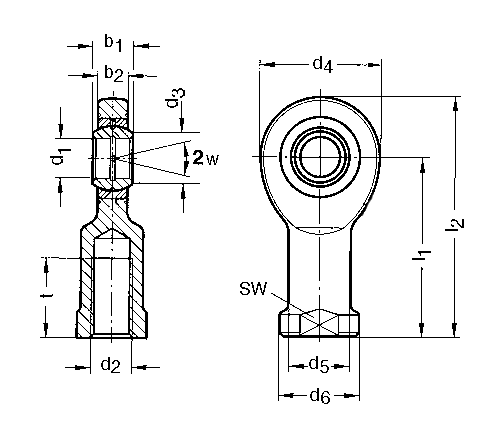

Schmale Edelstahl Gelenkkoepfe mit Innengewinde DIN 648 E Skizze


Form

IFEGelenkkopf mit Innengewinde, wartungsfrei
d1H7d2

Links-
gewinde
b1b2d3d4d5d6l1l2swtw
Kipp-
winkel
statische
Radiallast [kN]
6M 6M 6L644820101330401112136
8M 8M 8L861022412516364814161592
10M 10M 10L971322815194357172012136
12M 12M 12L1081493417522506719221118
15M 14M 14L1210184402126618122298265
16M 16M 16L1411207462430679027331034
17M 16M 16L1411207462430679027331034
20M 20 x 1.5M 20 x 1.5L161324253275357710353238945
25M 24 x 2M 24 x 2L20172936433542941263648773
30M 30 x 2M 30 x 2L221934273405011014654156697
35M 36 x 3M 36 x 3L252139882475812516650606111
40M 39 x 3M 39 x 3L28234592526514218855657135
45M 42 x 3M 42 x 3L3227508102287014519660657178
50M 45 x 3M 45 x 3L353056112627516021665686216
60M 52 x 3M 52 x 3L44386681357088175242575706336
70M 56 x 4M 56 x 4L4942779160809820028085806459
80M 64 x 4M 64 x 4L554789418095110230320100856570
Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl-Ausführung NI
  • Gehäuse Edelstahl 1.4301, geschmiedet, poliert
    ab Grösse 45 gedreht
    ab Grösse 50 rostfreier Stahl 1.4571, gedreht
  • Innenring Edelstahl
  • wartungsfrei mit PTFE-Gewebe

RoHS

Auf Anfrage

ab Grösse 40 mit beidseitiger Abdichtung
(-2RS an Bestellbezeichnung anhängen).

Hinweis

Gelenkköpfe DIN 648-E entsprechen der neuen Norm DIN ISO 12240-4, Massreihe E. Sie zeichnen sich durch einen schmalen Kopf aus. Sie eignen sich für den Einsatz bei hohen wechselseitigen Belastungen und geringer Einbaubreite.

In Kombination mit Gabelköpfen DIN 71752 können sie als einfache Gelenkverbindungen eingesetzt werden.

Bestellbeispiel
1E = schmaler Gelenkkopf
2d1
3d2
4Form
5Werkstoff
DIN 648-E-16-M16-IFE-NI

RoHS-konform: Info -
Gewicht: Info -
