mit Spannkraft-Verstärkung

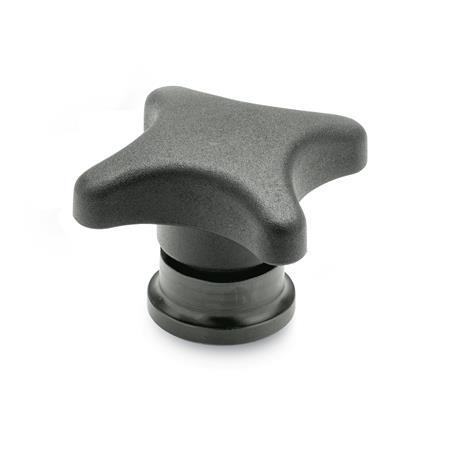

GN 6335.9 Kreuzgriffe

Produktdetails
Bestellung / Anfrage
CAD-Daten

Filter anzeigen

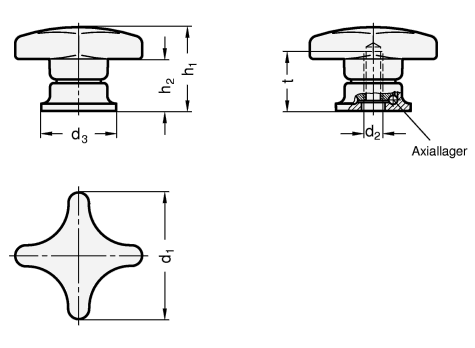

d₁	d₂	d₃	h₁	h₂	t min.

40	M 6	24	27	15,5	14,5
50	M 8	25	34	22,5	15
63	M 10	30	41	26,5	19
80	M 12	35	54	34	28,5

Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polyamid PA)

schlagfest
schwarz, matt

Buchsen
Vergütungsstahl
nitriert, brüniert

Kunststoff-Eigenschaften

RoHS

Auf Anfrage

mit Schraube

Hinweis

Kreuzgriffe GN 6335.9 haben eine Spannfläche, die über ein Kugellager (Axiallager) mit dem Griff verbunden ist. Dadurch werden folgende Vorteile erzielt:

Doppelte Spannkraft durch geringe Flächenreibung, Schonung des zu spannenden Elementes durch eine feststehende Auflagefläche, geringes Setzverhalten durch höhere Vorspannkraft im Gewinde.

Bestellbeispiel
