für federnde Druckstücke GN 614

GN 614.1 Druckstück-Halter

Druckstueck Halter GN 614.1 thumbnail Zoom

für federnde Druckstücke GN 614

GN 614.1 Druckstück-Halter

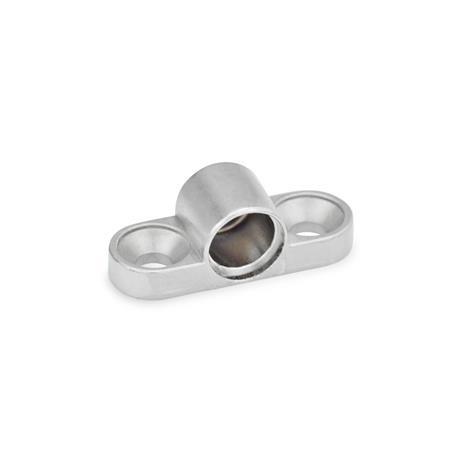

Druckstueck Halter GN 614.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Druckstueck Halter GN 614.1 Skizze


Form

LBefestigung links, ohne Druckstück
RBefestigung rechts, ohne Druckstück
BBefestigung beidseitig, ohne Druckstück
d1
Bohrung für
Druckstück GN 614
d3
für Senkschraube
DIN 7991
d2
für Senkschraube
DIN 7991
d4 -0,05bh1 ±0,05h2l1 ±0,05l2
63,2M 338,54,253,27,53
84,3M 4410,55,254,29,54
Filterkombination ergibt keine Treffer.

Ausführung

Zink-Druckguss
vernickelt
RoHS

Zubehör

Druckstücke GN 614 sind getrennt zu bestellen.

Hinweis

Druckstück-Halter GN 614.1 sind Konstruktionselemente, die den Einsatz von federnden Druckstücken GN 614 vereinfachen.

In den Formen R, L und B werden nur „leere“ Druckstückhalter (ohne Druckstück) geliefert die dann mit allen anderen Ausführungen von GN 614-6 und GN 614-8 der Formen KD, MS und NI verwendet werden können.

Bestellbeispiel
1d1
2Form
GN 614.1-6-R

RoHS-konform: Info -
Gewicht: Info -
