mit Verriegelung, für Zugspannung

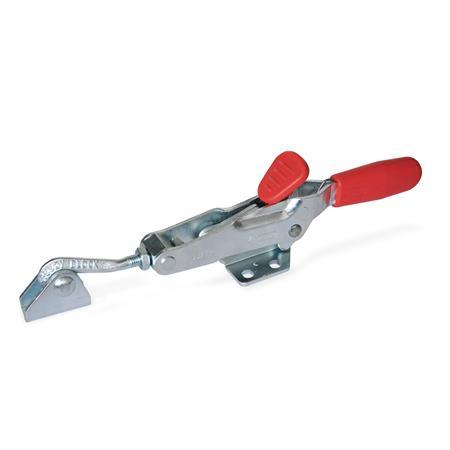

GN 850.2 Verschlussspanner, Stahl, verzinkt

Verschlussspanner Stahl  verzinkt GN 850.2 thumbnail Zoom Speedy Block

mit Verriegelung, für Zugspannung

GN 850.2 Verschlussspanner, Stahl, verzinkt

Verschlussspanner Stahl  verzinkt GN 850.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verschlussspanner Stahl  verzinkt GN 850.2 Skizze


Form

Tmit Zugachse, mit Gegenhalter
TFohne Zugachse, ohne Gegenhalter
TGmit Zugachse, mit Gegenhalter, mit Zuganker mit Öse
TTmit Zugachse, mit Gegenhalter, mit Zuganker mit T-Stück
TUmit Zugachse, mit Gegenhalter, mit Zuganker mit Haken
GrößeFH in N
Haltekraft
ab1b2b3b4b5b6b7d1d2d3d4d5h1 ≈h2h3h4h5
50050001950493534183810M 86,56,7784517653028
1000100002861635041265011M 108,58,591056207440,539
Filterkombination ergibt keine Treffer.
Größel1 ≈l2 ≈l3 ≈
Form  TG
l4 ≈
Form  TT
l5 ≈
Form  TU
l6m1m2m3m4m5m6r  ≈st w1
Hub
w2 ≈
Verstell-
weg
5001973376,576,576,5341933,51922,3825,435316838
10002423495,593934232453125,48314541911012
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
  • Einsatzstahl C 10
    verzinkt, blau passiviert
  • Zuganker
    Stahl St 37
    verzinkt, blau passiviert

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig
RoHS

Hinweis

Verschlussspanner GN 850.2 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.

Sie sind besonders für das schnelle Verschließen und Befestigen von Deckeln, Klappen und Formen geeignet.

Beim Spannen wird die Schwenkbewegung des Betätigungshebels in eine Axialbewegung der Zugachse / des Zughakens umgewandelt und sorgt für ein formschlüssiges Halten.

Verschlussspanner der Form T sind mit einer am Spannarm fest verbundenen Zugachse ausgestattet. Die Form TF kann durch das Anbringen von individuellen Zugankern für spezifische Anwendungen verwendet werden. Zuganker von Verschlussspannern der Formen TG, TT und TU sind entlang des Vestellwegs w2 justierbar.

Bestellbeispiel
1Größe
2Form
GN 850.2-1000-TU

RoHS-konform: Info -
Gewicht: Info -
