für Edelstahl-Rastköpfe GN 187.5

GN 187.6 Rastgelenksets

Form

E	mit Exzenterspanner
K	mit Klemmhebel
S	mit Zylinderschraube DIN 912

Filter anzeigen

d₁ Rastkopf GN 187.5	d₂		d₄	h₁	h₂	h₃ Hub	h₄	h₅	l₁	l₂	s

27	9	M 5	M 6	16	15	0,9	33	4,6	44	45	12
32	9	M 5	M 6	19	19,3	1,1	33	4,6	63	45	12
40	11	M 6	M 8	24	25,5	1,3	42,5	5,6	82	63	14

Filterkombination ergibt keine Treffer.

Ausführung

Form E

Exzenterhebel
Edelstahl, nichtrostend, 1.4308
Auflage
Edelstahl, nichtrostend, 1.4057

Form K
Klemmhebel
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt

Form S
Zylinderschraube DIN 912
Edelstahl, nichtrostend, A2

Senkschraube DIN 7991 / Unterlegscheibe
Edelstahl, nichtrostend, A2

Sonstige Bauteile
Edelstahl, nichtrostend, 1.4305

Edelstahl-Eigenschaften

RoHS

Hinweis

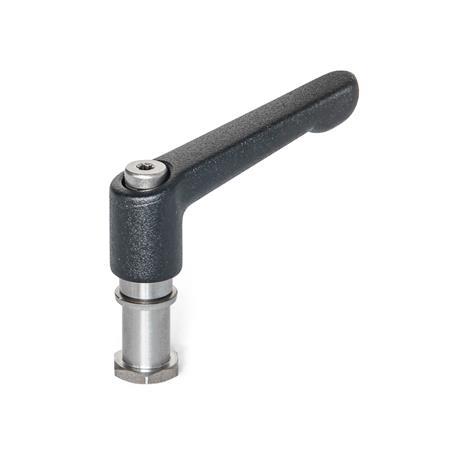

Mit Rastgelenksets GN 187.6 lassen sich Edelstahl-Rastköpfe GN 187.5 zu Rastgelenken kombinieren. Die Zentrierbuchse ermöglicht durch den Sechskantbund, der formschlüssig das Mitdrehen verhindert, ein einfaches und zügiges Montieren. Im gelösten Zustand bildet die Buchse bzw. Zugmutter die Achse, welche die Rastköpfe zentrisch zueinander positioniert.

Durch die Verwendung der Edelstahl-Druckfedern GN 187.2 werden die Rastköpfe beim Lösen sicher voneinander getrennt.

Die Formen E und K werden bei Anwendungen eingesetzt, die häufiges und werkzeugloses Verstellen der Rastgelenke erfordern.

Bestellbeispiel
