mit Kugel, mit Schlitz

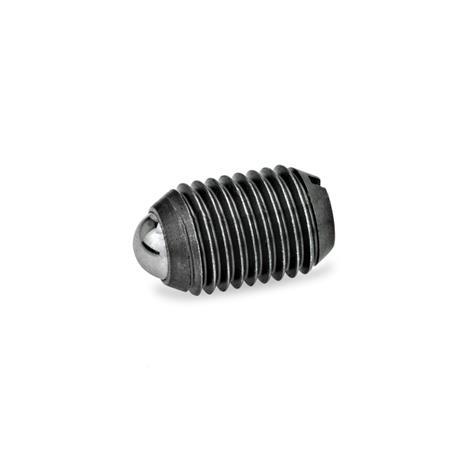

GN 615 Federnde Druckstücke, Stahl / Edelstahl
Form
| K | Stahl, normaler Federdruck |
| KS | Stahl, verstärkter Federdruck |
| KN | Edelstahl, normaler Federdruck |
| KSN | Edelstahl, verstärkter Federdruck |
| d1 Form K | d1 Form KN | Form KS Form KSN | d2 | l ±0,1 | w Federweg | Federdruck in N ≈ normal (Form K / KN) Anfang | Ende | Ferderdruck in N ≈ verstärkt (Form KS / KSN) Anfang | Ende |
|---|---|---|---|---|---|---|---|---|---|
| - | M 2 | - | 1 | 4 | 0,3 | 0,8 | 1,5 | - | - |
| M 3 | M 3 | - | 1,5 | 7 | 0,4 | 3 | 4,5 | - | - |
| M 4 | M 4 | M 4 | 2,5 | 9 | 0,8 | 8,5 | 14 | 12 | 18 |
| M 5 | M 5 | M 5 | 3 | 12 | 0,9 | 8 | 14 | 15 | 22 |
| M 6 | M 6 | M 6 | 3,5 | 14 | 1 | 11 | 18 | 19 | 28 |
| M 8 | M 8 | M 8 | 4,5 | 16 | 1,5 | 18 | 31 | 36 | 62 |
| M 10 | M 10 | M 10 | 6 | 19 | 2 | 24 | 45 | 57 | 104 |
| M 12 | M 12 | M 12 | 8 | 22 | 2,5 | 26 | 49 | 61 | 110 |
| M 16 | M 16 | M 16 | 10 | 24 | 3,5 | 41 | 86 | 68 | 142 |
| M 20 | M 20 | M 20 | 12 | 30 | 4,5 | 56 | 111 | 84 | 166 |
| M 24 | M 24 | M 24 | 15 | 34 | 5,5 | 81 | 151 | 127 | 237 |
Filterkombination ergibt keine Treffer.
Ausführung
Form K / KS
Form KN / KSN
Druckfedern Edelstahl
nichtrostend, 1.4568
Kennzeichnung der Formen KS/KSN:
Gehäuse mit 2 Längsmarkierungen
RoHS
- Gehäuse Stahl, brüniert
- Kugel Stahl, 1.3505, gehärtet
Form KN / KSN
- Gehäuse Edelstahl
nichtrostend, 1.4305 - Kugel Edelstahl
nichtrostend, 1.3541, gehärtet
Druckfedern Edelstahl
nichtrostend, 1.4568
Kennzeichnung der Formen KS/KSN:
Gehäuse mit 2 Längsmarkierungen
RoHS
Hinweis
Federnde Druckstücke GN 615 werden zur Arretierung sowie als An- und Abdrückstifte verwendet.
siehe auch...
- mit Innensechskant
| Bestellbeispiel |
| ||||
GN 615-M6-K |
