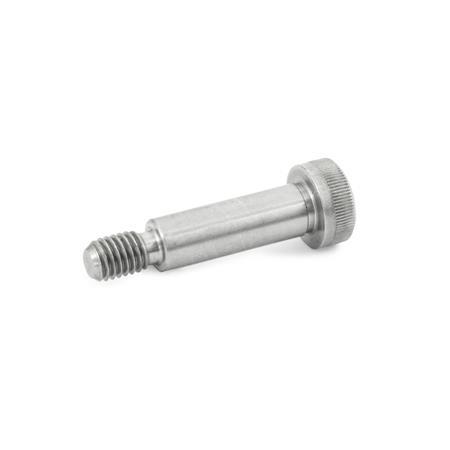

ISO 7379 Edelstahl-Passschrauben

Edelstahl Passschrauben ISO 7379 thumbnail

Filter anzeigen

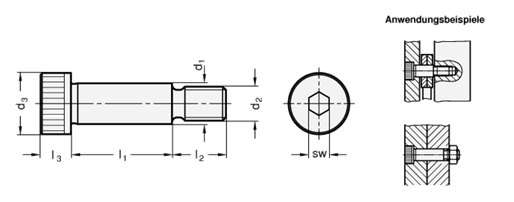

d₁ f9	d₂	l₁ +0,25											d₃	l₂	l₃	sw

4	M 3	4	5	6	8	10	12	16	-	-	-	-	7	7	3	2
5	M 4	5	6	8	10	12	16	20	25	30	-	-	9	8	4	2,5
6	M 5	10	12	16	20	25	30	40	50	60	-	-	10	9,5	4,5	3
8	M 6	16	20	25	30	40	50	60	-	-	-	-	13	11	5,5	4
10	M 8	16	20	25	30	40	50	60	70	80	90	100	16	13	7	5
12	M 10	16	20	25	30	40	50	60	70	80	90	100	18	16	9	6
16	M 12	30	40	50	60	70	80	90	100	-	-	-	24	18	11	8

Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI

nichtrostend, 1.4301 (A2)
Passmaß d₁ geschliffen

ISO-Passungen

Edelstahl-Eigenschaften

RoHS

Hinweis

Edelstahl-Passschrauben ISO 7379 sind kostensparende Konstruktionselemente für vielfältige Anwendungen.

Das größtmögliche Anzugsmoment wird begrenzt durch die verhältnismäßig kleinen Auflagen (Schultern), sowie an den Einstichen beim Übergang von d₁ auf d₂ und d₃.

Gemäß ISO-Normblatt kann der Schraubenkopf mit oder ohne Rändelung ausgeführt sein.

Normabweichung:
- keine Angaben zur Konzentrizität 2 IT 13 und 2 IT 10
- das amtliche ISO-Normblatt nennt folgende Abmessungen für d₁ - d₂: 6,5-M5 / 13-M10 / 25-M20
- die Abmessungen 4-M3 und 5-M4 sind im amtlichen ISO-Normblatt nicht enthalten
