mit Anbau-Gewindebohrungen

GN 7062.1 Geschlitzte Edelstahl-Stellringe

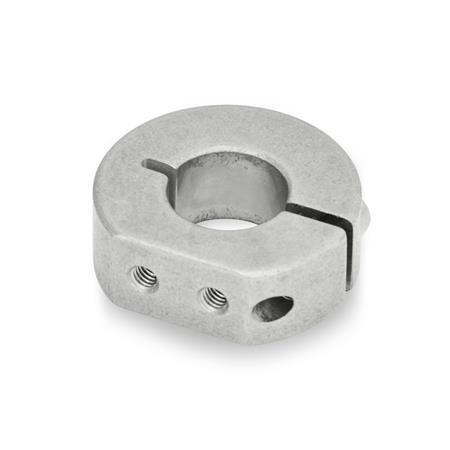

Geschlitzte Edelstahl Stellringe GN 7062.1 thumbnail Zoom

mit Anbau-Gewindebohrungen

GN 7062.1 Geschlitzte Edelstahl-Stellringe

Geschlitzte Edelstahl Stellringe GN 7062.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Geschlitzte Edelstahl Stellringe GN 7062.1 Skizze


Form

AAnbau-Gewindebohrung, radial
BAnbau-Gewindebohrung, axial
d1d2 H10
empfohlene Wellentoleranz h11
Bohrungs-
reihe 1



Bohrungs-
reihe 2
±0,2d3d4l1l2mk


Bohrungs-
reihe 1



Bohrungs-
reihe 2
stx ≈
max.
Überstand Schraubenkopf
Verstellbarer Klemmhebel für d3
30B 12-11M 4M 3131589,7-2,140,7GN 311-30-M4-12-SW
32B 14-11M 4M 31415,5810,8-2,140,7GN 311-30-M4-12-SW
36B 15B 1613M 5M 41519,91011,7122,15,51,4GN 311-30-M5-13-SW
42B 18B 2015M 5M 41724,71213,714,335,50,6GN 311-30-M5-15-SW
48B 22B 2515M 5M 42026,51216,417,235,50GN 311-45-M5-16-SW
55B 28B 3015M 6M 522,531,61818,719,3370,5GN 311-45-M6-18-SW
60B 32B 3515M 6M 52533,21821,222470,4GN 311-45-M6-19-SW
65B 40-15M 6M 527,534,61824,7-470,5GN 311-45-M6-20-SW
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
Sinterstahl
nichtrostend 1.4404

Zylinderschraube DIN 912
Edelstahl
nichtrostend, 1.4301
RoHS

Zubehör

Verstellbare Klemmhebel GN 311
Dämpfungsscheiben GN 7062.30
Sensorhalter GN 7062.10

Hinweis

Mit den Anbau-Gewindebohrungen der geschlitzten Edelstahl-Stellringe GN 7062.1 können Sensorhalter GN 7062.10 oder andere Elemente wie z. B. Schalthebel oder Nocken an Wellen und Achsen befestigt werden.

Sie lassen sich einfach und sicher mit starker Klemmkraft durch Reduzierung der Schlitzhöhe montieren, ohne die Oberfläche von Wellen und Achsen zu beschädigen.

Das Gewinde d3 ist bei den Größen d1 = 30 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.

Bestellbeispiel
1d1
2d2
3Werkstoff
4Form
GN 7062.1-55-B28-NI-A

RoHS-konform: Info -
Gewicht: Info -
