Kunststoff, für Flächenelemente

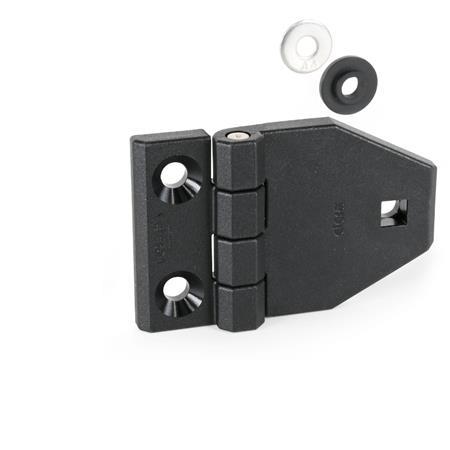

GN 237.1 Scharniere
Original design CFM-TR-G.
Form
| AG | 2x Bohrungen für Senkschrauben, 1x Bohrung für Flächenelemente |
| l1 | l2 | d1 | d2 | d3 | h1 | h2 | h3 | h4 ≈ | h5 | h6 | l3 | l4 | m1 ±0,25 | m2 ±0,25 | m3 | m4 | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 64 | 40 | 5,5 | 4 | 10,5 | 9 | 5 | 5,5 | 11 | 4,1 | 2 | 14 | 38,5 | 12,5 | 25 | 32,5 | 7,5 | 5,6 |
| 77 | 50 | 6,5 | 6 | 10,5 | 11,5 | 6 | 6,5 | 13 | 4,7 | 2 | 18 | 45 | 15 | 30 | 39,5 | 10,5 | 6,6 |
| 90 | 60 | 6,5 | 8 | 10,5 | 15 | 8 | 8,5 | 17 | 4,7 | 2 | 21 | 51,5 | 18 | 36 | 47,5 | 12,5 | 6,6 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff (Polyamid PA-HP)
Stift
Edelstahl
nichtrostend, 1.4305
Stufenscheibe
Gummi NBR
Unterlegscheibe
Edelstahl
nichtrostend, A4
RoHS
- glasfaserverstärkt
- temperaturbeständig bis 70 °C
- schwarz, matt
Stift
Edelstahl
nichtrostend, 1.4305
Stufenscheibe
Gummi NBR
- Härte 70 Shore A
- FDA-konformes Kunststoffgranulat
Unterlegscheibe
Edelstahl
nichtrostend, A4
RoHS
Hinweis
Scharniere GN 237.1 eignen sich durch ihren Aufbau für die Befestigung von Flächenelementen, wie z. B. Glas- und Kunststoffsichtscheiben.
Zur Montage wird der Zentrieransatz d3 des Scharniers in eine entsprechende Bohrung des Flächenelements eingesetzt. Die Befestigung erfolgt durch eine Schlossschraube DIN 603, die auf der
Rückseite des Flächenelements mit einer Mutter sowie einer Stufen- und einer Unterlegscheibe fixiert wird.
Die Stufen- und die Unterlegscheibe gehören zum Lieferumfang.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 237.1-77-50-AG |
