Aluminium, mehrteilig

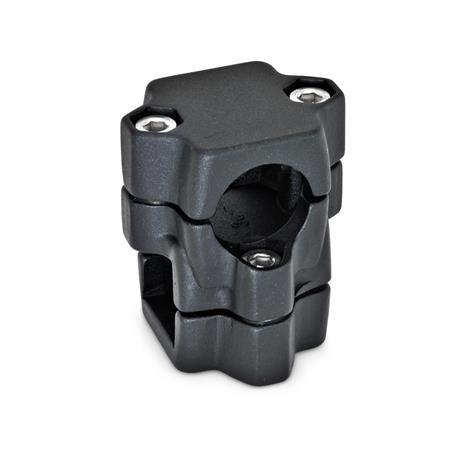

GN 134 Kreuz-Klemmverbinder

Kreuz Klemmverbinder GN 134 thumbnail Zoom

Aluminium, mehrteilig

GN 134 Kreuz-Klemmverbinder

Kreuz Klemmverbinder GN 134
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Kreuz Klemmverbinder GN 134 Skizze


Kennziffer

2mit 4 Edelstahl-Zylinderschrauben DIN 912
d1 - d2
Bohrung - Bohrung
d1 - s2
Bohrung - Vierkant
s1 - s2
Vierkant - Vierkant
k
Klemm-
länge
l1l2mz
Schraub-
stellen
Zubehör
empf. Klemmhebel
GN 911 für
 z
l3
B20-B20B20-V20V20-V205079,56833,5M8-3063 | 78
B25-B25B25-V25V25-V255079,56833,5M8-3063 | 78
B30-B30B30-V30V30-V305079,56833,5M8-3063 | 78
B30-B30B30-V30V30-V30601097950M8-5063 | 78
B32-B32--601097950M8-5063 | 78
B35-B35B35-V35V35-V35601097950M8-5063 | 78
B40-B40B40-V40V40-V40601097950M8-5063 | 78
B40-B40B40-V40V40-V40761259855M10-5078 | 92
B42-B42--761259855M10-5078 | 92
B45-B45B45-V45V45-V45761259855M10-5078 | 92
B48-B48--761259855M10-5078 | 92
B50-B50B50-V50V50-V50761259855M10-5078 | 92
Filterkombination ergibt keine Treffer.

Ausführung

Aluminium
  • kunststoffbeschichtet
    schwarz, RAL 9005, strukturmattSWSW
  • blank, matt gestrahltBLBL

Zylinderschrauben DIN 912
Edelstahl, nichtrostend 1.4301

Sechskantmuttern DIN 985
Edelstahl, nichtrostend 1.4301
selbstsichernd durch Polyamidring
RoHS

Zubehör

Verstellbare Klemmhebel GN 911

Hinweis

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 134 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

Die Vierkant-Ausführungen sind auch für Profilsysteme geeignet.

An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen.

Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

Bestellbeispiel
1d1 - s2 (d1 - d2, s1 - s2) (s2, s1)
2k
3Kennziffer
4Oberfläche
GN 134-B45-V45-76-2-SW
