GN 3664 Drehmoment-Dreisterngriffe

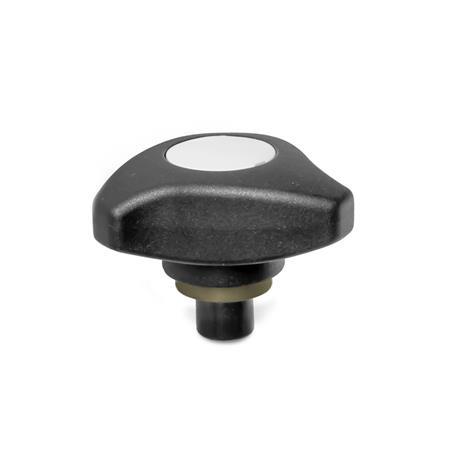

Drehmoment Dreisterngriffe GN 3664 thumbnail

Drehmoment Dreisterngriffe GN 3664 Skizze

Filter anzeigen

d₁	d₂ Gewinde	d₃ H7 Bohrung	d₅	d₆	h₁	h₂	t min.	Drehmoment ±10% in Nm

50	M 6	B 6	13,5	23,6	41,6	10,7	11	2	3	4
50	M 8	B 8	13,5	23,6	41,6	10,7	11	2	3	4
63	M 8	B 8	16	28,1	46,6	12,9	14	3,2	4	4,7
63	M 10	B 10	16	28,1	46,6	12,9	14	3,2	4	4,7
80	M 10	B 10	19	34,1	56,2	16,8	17	4	5,5	7,5
80	M 12	B 12	19	34,1	56,2	16,8	17	4	5,5	7,5

Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Thermoplast (Polyamid PA-HP)
glasfaserverstärkt, schwarz matt

Drehmomentmechanik
Stahl, gehärtet

Sonstige Teile
Stahl, brüniert

Deckel
Kunststoff, hellgrau

ISO-Passungen

Kunststoff-Eigenschaften

RoHS

Auf Anfrage

Andere Abmessungen der Bohrungs- und Gewindeeinsätze analog GN 300

Andere Drehmomentwerte

Drehmomentbegrenzung links- oder links- und rechtsdrehend

Hinweis

Drehmoment-Dreisterngriffe GN 3664 werden dann eingesetzt, wenn das per Handkraft eingeleitete Drehmoment sichergestellt bzw. begrenzt werden soll.

Die Drehmomentmechanik des Dreisterngriffs löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Beim Linksdrehen sperrt die Mechanik so, dass keine Drehmomentbegrenzung erfolgt. Dadurch ist sichergestellt, dass z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Ein zum Lösen nötiges Drehmoment wird dagegen immer zuverlässig übertragen.

Bestellbeispiel
