GN 350.3 Kugelausgleich-Scheiben, Stahl, verzinkt

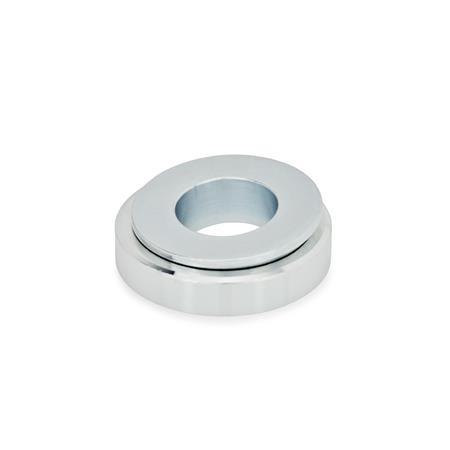

Kugelausgleich Scheiben Stahl  verzinkt GN 350.3 thumbnail Zoom

GN 350.3 Kugelausgleich-Scheiben, Stahl, verzinkt

Kugelausgleich Scheiben Stahl  verzinkt GN 350.3
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Kugelausgleich Scheiben Stahl  verzinkt GN 350.3 Skizze

d1d2d3
Kleinstmaß
±0,5für Schraube
bis max.
Statische Belastbarkeit in kN
25 ±0,28,5158M 840
32 ±0,3132010M 1065
45 +0,3/-0,5203012,5M 16120
58 +0,3/-1293816M 24210
70 +0,3/-1364820M 30330
80 +0,3/-1,2446120M 36495
105 +0,3/-1,6587825M 48920
Filterkombination ergibt keine Treffer.

Ausführung

StahlST, 1.7225 (42 CrMo 4 V)
verzinkt, blau passiviert

RoHS

Hinweis

Kugelausgleich-Scheiben GN 350.3 sind in den Abmessungen auf Höhenausgleich-Elemente GN 350, GN 350.1, GN 350.2 und GN 350.5 abgestimmt.

Die beiden Scheiben sind miteinander „unverlierbar“ verbunden.

Die Belastbarkeit dieser Kugelausgleich-Scheiben ist vergleichsweise hoch. Dies nicht nur aufgrund der verwendeten Werkstoffe, sondern weil auch die „Pfanne“ kugelförmig (konkav) ausgebildet ist.
Im Übrigen empfiehlt sich bei Schraubverbindugen die Verwendung von hochfesten Unterlegscheiben zur Überbrückung von d2.

Bestellbeispiel
1d1
2Werkstoff
GN 350.3-80-ST

RoHS-konform: Info -
Gewicht: Info -
