Ausrasten durch Drücken

GN 99.2 Verstellbare Kegelgriffe, mit Innengewinde, Stahl, brüniert

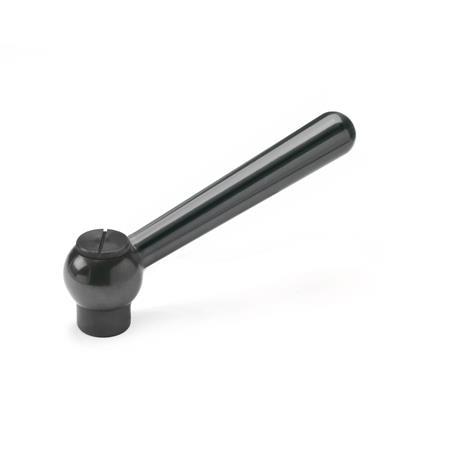

Verstellbare Kegelgriffe mit Innengewinde Stahl brueniert GN 99.2 thumbnail

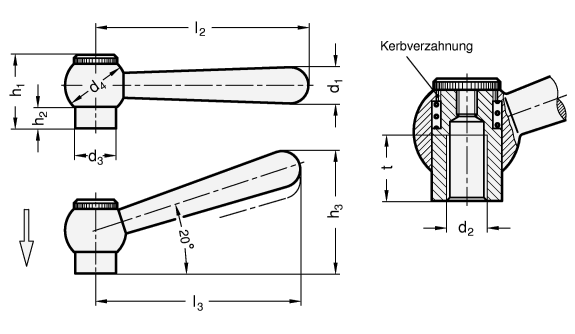

Verstellbare Kegelgriffe mit Innengewinde Stahl brueniert GN 99.2 Skizze

Form

M	Griff gerade
N	Griff schräg

Filter anzeigen

d₁	d₂		d₃	d₄	h₁	h₂	h₃ ≈	l₂	l₃ ≈	t min.

10	M 6	M 8	13,5	20	25	8	39,5	63	60	12
13	M 8	M 10	16	25	29	8	49,5	80	76	15
16	M 10	M 12	19	28	33,5	10,5	60,5	100	95	18

Filterkombination ergibt keine Treffer.

Ausführung

Stahl
brüniert

RoHS

Hinweis

Verstellbare Kegelgriffe GN 99.2 zeichnen sich durch ihre kleinen Baumaße aus.

Wie alle verstellbaren Hebel sind sie dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. In der Kugelbohrung befindet sich der Gewindeeinsatz, der durch eine Kerbverzahnung mit dem Griff lösbar verbunden ist.

Durch Niederdrücken des Griffes wird die Kerbverzahnung frei, und der Griff kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

Ist ein Schwenken des Griffes um 360° nicht möglich, kann der Einsatz (nach dem Ausrasten) mit Hilfe der geschlitzten Rändelschraube eingeschraubt werden.
