starr, für Schnellspanner mit offenem Spannarm

GN 801.1 Spannarmverbreiterungen

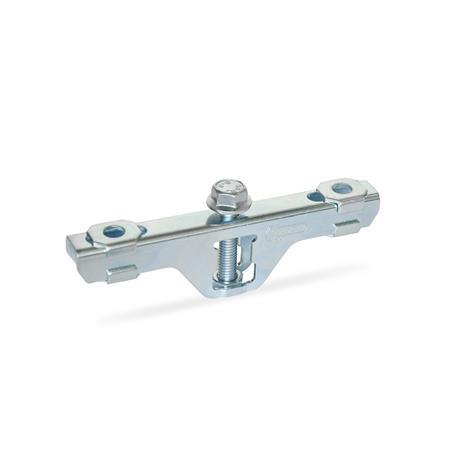

Spannarmverbreiterungen GN 801.1 thumbnail Zoom Speedy Block

starr, für Schnellspanner mit offenem Spannarm

GN 801.1 Spannarmverbreiterungen

Spannarmverbreiterungen GN 801.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Spannarmverbreiterungen GN 801.1 Skizze

mh1ab1b2d1d2h2 ≈h3h4Länge lfür Schnellspanner
GN 810
GN 810.1
GN 810.3
GN 810.4

GN 820
GN 820.1
GN 820.2
GN 820.3
GN 820.4

GN 860

GN 842
85162511,5156,2M 65,7123710013013012570
100183014188,2M 86,315,543120230230200360
Filterkombination ergibt keine Treffer.

Ausführung

StahlST
verzinkt, blau passiviert
RoHS

Hinweis

Spannarmverbreiterungen GN 801.1 werden zusammen mit Schnellspannern mit „offenem Spannarm“ eingesetzt, wenn gleichzeitig an zwei Stellen z. B. mit Andrückschrauben parallel gespannt werden soll. Dazu werden diese auf dem Spannarm montiert und entlang des Langlochs in der gewünschten Position fixiert.

Die seitliche Positon der Spannschrauben ist ebenfalls über Länglöcher wählbar, eine symmetrische Anordnung / Einstellung begünstigt ein ausgeglichenes Spannergebnis.

Alle Teile werden unmontiert im Set geliefert. Im Lieferumfang sind vier Flankenscheiben zur Befestigung der Andrückschraube enthalten.

Bestellbeispiel
1m
2h1
3Werkstoff
GN 801.1-85-16-ST

RoHS-konform: Info -
Gewicht: Info -
