Bolzen in Ausgangsstellung eingezogen

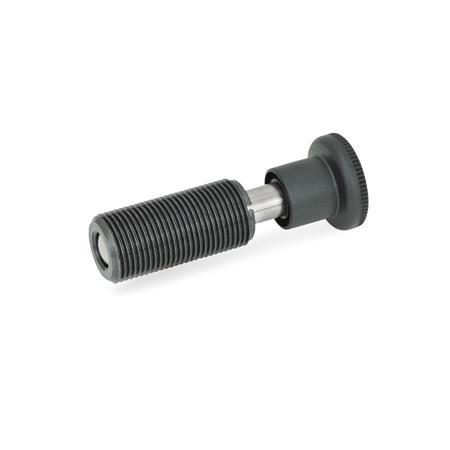

GN 313 Federbolzen, Stahl, brüniert

Federbolzen Stahl  brueniert GN 313 thumbnail Zoom

Bolzen in Ausgangsstellung eingezogen

GN 313 Federbolzen, Stahl, brüniert

Federbolzen Stahl  brueniert GN 313
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

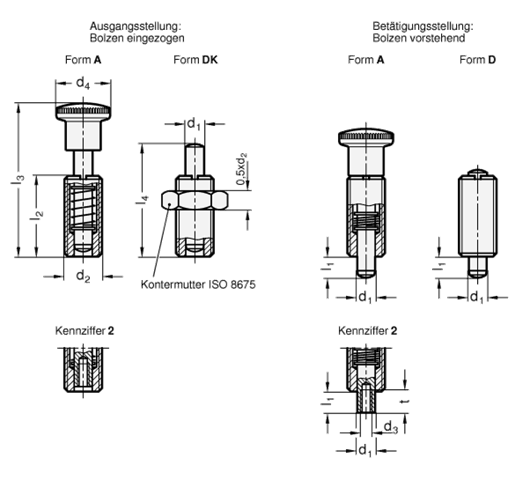

Zoom Federbolzen Stahl  brueniert GN 313 Skizze


Form

Amit Knopf, ohne Kontermutter
AKmit Knopf, mit Kontermutter
Dohne Kontermutter, ohne Knopf
DKmit Kontermutter, ohne Knopf

Kennziffer

1Bolzen ohne Innengewinde
2Bolzen mit Innengewinde
d1
Bolzen -0,02/-0,05
Bohrung H7
d2d3d4l1l2
l3l4t
min.
Federdruck in N
Anfang

Ende
Artikel-Nr.
Schraubendreher
5M 10 x 1M 31662242297820GN 613.1-5
6M 12 x 1,5M 41972649357928GN 613.1-6
8M 16 x 1,5M 523934654891240GN 613.1-8
10M 20 x 1,5M 62811437857122250GN 613.1-10
Filterkombination ergibt keine Treffer.

Ausführung

Führung (Gewindeteil)
StahlST
brüniert

Bolzen
Edelstahl
  • nichtrostend, 1.4305
  • chemisch vernickelt

Knopf
Kunststoff (Polyamid PA)
  • schwarz, matt
  • nicht demontierbar

RoHS

Zubehör

Schraubendreher GN 613.1
(Artikel-Nr. siehe Tabelle)

Hinweis

Bei Federbolzen GN 313 ist der Bolzen in der unbetätigten Stellung nicht vorstehend.

Er kann von Hand bzw. bei den Formen D und DK mechanisch (Pneumatikzylinder, Kurvenscheibe etc.) betätigt werden und steht dann nur für die Dauer der Betätigung vor.

Mit Hilfe des Innengewindes bei Kennziffer 2 an der Druckseite können z.B. Sonderdruckbolzen oder ein Gestänge betätigt werden.

Die als Zubehör erhältlichen Schraubendreher GN 613.1 verkürzen die Montagezeit und erleichtern das Gegenhalten beim Kontern. Der Schraubendreher wird dazu seitlich zwischen Knopf und Führung eingeschoben und greift dann in den Schlitz der Führung ein.

Bestellbeispiel
1d1
2Form
3Kennziffer
4Werkstoff
GN 313-8-AK-1-ST

RoHS-konform: Info -
Gewicht: Info -
