mit Kugel, mit Bund, mit Innensechskant

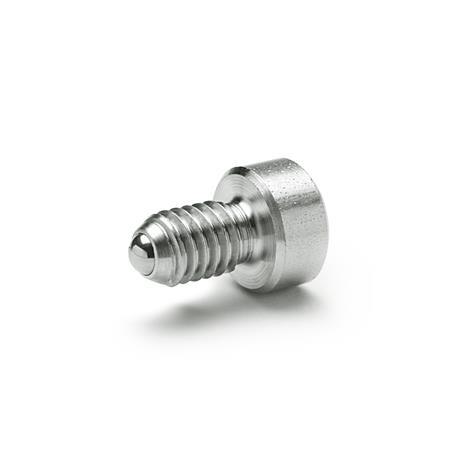

GN 815.1 Federnde Edelstahl-Druckstücke
Form
| NI | Edelstahl, normaler Federdruck |
| NIS | Edelstahl, verstärkter Federdruck |
| d1 | d2 | d3 | l1 | l2 | l3 | w Federweg | sw | Federdruck in N ≈ normal (Form NI) Anfang | Ende | Federdruck in N ≈ verstärkt (Form NIS) Anfang | Ende |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M 4 | 2,5 | 6 | 9 | 3 | 7,5 | 0,8 | 2 | 8 | 14 | 12 | 18 |
| M 5 | 3 | 8 | 10 | 4 | 8,2 | 0,9 | 2,5 | 8 | 14 | 15 | 22 |
| M 6 | 3,5 | 10 | 10 | 5 | - | 1 | 3 | 11 | 18 | 19,3 | 26,6 |
| M 8 | 4,5 | 13 | 12,5 | 5,5 | - | 1,5 | 4 | 18 | 31 | 36 | 60,5 |
| M 10 | 6 | 16 | 17 | 6 | - | 2 | 5 | 24 | 45 | 57 | 103,5 |
| M 12 | 8 | 18 | 19 | 7 | - | 2,5 | 6 | 26 | 49 | 61 | 110 |
Filterkombination ergibt keine Treffer.
Ausführung
Form NI /NIS
Kennzeichnung der Form NIS:
Gehäuse mit 2 Längsmarkierungen
RoHS
- Gehäuse
Edelstahl
nichtrostend, 1.4305 - Kugel
Edelstahl,
nichtrostend, 1.3541, gehärtet
Kennzeichnung der Form NIS:
Gehäuse mit 2 Längsmarkierungen
RoHS
Hinweis
Federnde Edelstahl-Druckstücke GN 815.1 werden zur Arretierung sowie als An- und Abdruckstifte verwendet.
Durch den Bund ergibt sich eine definierte Einbauposition.
| Bestellbeispiel |
| ||||
GN 815.1-M5-NI |
