Kunststoff, horizontal verlängert
GN 237.1 Scharniere
ELESA original design CFM-L.
Form
| A | 2x2 Bohrungen für Senkschrauben |
| l1 einseitig verlängert | beidseitig verlängert | l2 | d1 | d2 | h1 | h2 | h3 | h4 ≈ | l3 | l4 | m1 ±0,25 | m2 ±0,25 | m3 | m4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | - | 50 | 6,5 | 6 | 11,5 | 6 | 6,5 | 13 | 18 | 31 | 43 | 30 | 15 | 28 |
| - | 76 | 50 | 6,5 | 6 | 11,5 | 6 | 6,5 | 13 | 31 | 31 | 56 | 30 | 28 | 28 |
| 90 | - | 60 | 6,5 | 8 | 15 | 8 | 8,5 | 17 | 21 | 51 | 63 | 36 | 18 | 45 |
| - | 120 | 60 | 6,5 | 8 | 15 | 8 | 8,5 | 17 | 51 | 51 | 90 | 36 | 45 | 45 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff (Polyamid PA-HP)
Stift
Edelstahl
nichtrostend, 1.4305
RoHS
- glasfaserverstärkt
- temperaturbeständig bis 140 °C
schwarz, matt
Stift
Edelstahl
nichtrostend, 1.4305
RoHS
Hinweis

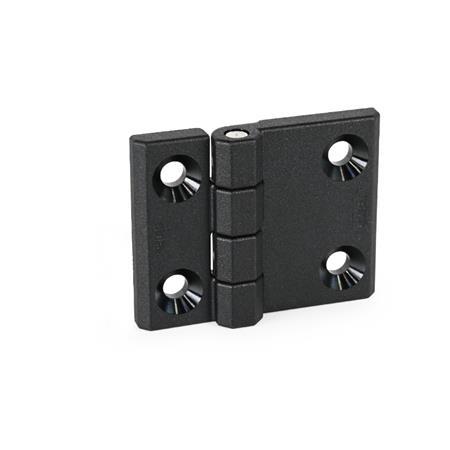

Scharniere GN 237.1 mit horizontal verlängerten Scharnierflügeln zeichnen sich durch ihre kompakte und stabile Bauweise aus. Sie werden eingesetzt, wenn vergrößerte Achsabstände der Befestigungsbohrungen erforderlich sind.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 237.1-76-50-A |
