mit abgedichtetem Bolzen

GN 616.1 Federnde Edelstahl-Druckstücke

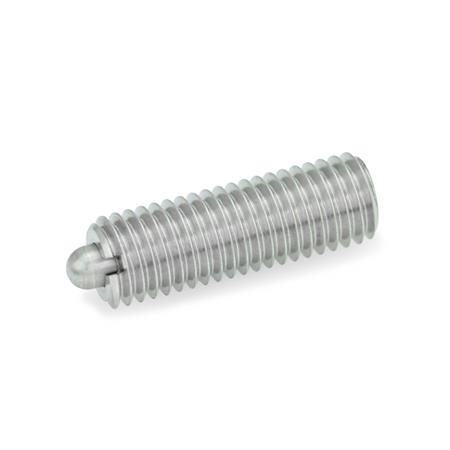

Federnde Edelstahl Druckstuecke GN 616.1 thumbnail Zoom

mit abgedichtetem Bolzen

GN 616.1 Federnde Edelstahl-Druckstücke

Federnde Edelstahl Druckstuecke GN 616.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Federnde Edelstahl Druckstuecke GN 616.1 Skizze


Form

SNEdelstahl, normaler Federdruck
d1
d2Länge lw
Federweg
Federdruck in N ≈
Anfang

Ende
Artikel-Nr. für
Schraubendreher
M 83,8263924GN 611.5-M10
M 104283,51530GN 611.5-M10
M 1263542450GN 611.5-M12
M 167,54053658GN 611.5-M16
Filterkombination ergibt keine Treffer.

Ausführung

Gehäuse
Edelstahl
nichtrostend, 1.4305

Druckbolzen
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4305

Dichtung
Gummi NBR (Perbunan®)
RoHS

Zubehör

Schraubendreher GN 611.5
(Artikel-Nr. siehe Tabelle)

Hinweis

Federnde Edelstahl-Druckstücke GN 616.1 werden zur Arretierung sowie für An- und Abdrückfunktionen verwendet. Durch die Dichtung wird das Eindringen von Flüssigkeit und Schmutz verhindert.

Der Schlitz auf der Druckbolzenseite dient zum Einschrauben in Sacklöcher. Hierzu ist unter GN 611.5 ein spezieller Schraubendreher lieferbar (siehe Tabelle).

Bestellbeispiel
1d1
2Form
GN 616.1-M8-SN

RoHS-konform: Info -
Gewicht: Info -
