mit Gewindezapfen

GN 408.1 Positionier- und Auflageelemente

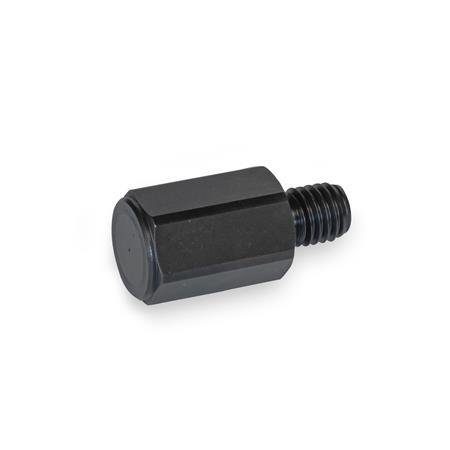

Positionier  und Auflageelemente GN 408.1 thumbnail Zoom

mit Gewindezapfen

GN 408.1 Positionier- und Auflageelemente

Positionier  und Auflageelemente GN 408.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Positionier  und Auflageelemente GN 408.1 Skizze


Form

BAuflagefläche plan, gedreht
GAuflagefläche plan, geschliffen
KAuflagefläche gewölbt, gedreht
h
Form G ±0,01
Form B / K ±0,05
d1d2el1l2rsw
101625M 6101180,81510
122030M 81314,31012013
162540M 101718,7121,23017
203250M 121920,9141,63519
254060M 162729,71925027
Filterkombination ergibt keine Treffer.

Ausführung

StahlST
  • einsatzgehärtet
  • brüniert

Form B / K
Auflagefläche
gedreht

Form G
Auflagefläche
geschliffen
RoHS

Auf Anfrage

andere Abmessungen
andere Werkstoffe

Hinweis

Positionier- und Auflageelemente GN 408.1 werden im Vorrichtungs- und Werkzeugbau z. B. zur Aufnahme und Positionierung von Werkstücken eingesetzt. Darüber hinaus ist die Verwendung als Anschlag, Drückstück oder Fuß möglich.

Die Form G eignet sich besonders für Anwendungen, bei denen die Auflageflächen in der Höhe möglichst präzise sein sollen. Bei unebenen oder schrägen Oberflächen z. B. an unbearbeiteten Bauteilen bietet die gewölbte Auflage der Form K besondere Vorteile.

Bestellbeispiel
1Werkstoff
2h
3d1
4Form
GN 408.1-ST-32-M12-G

RoHS-konform: Info -
Gewicht: Info -
