GN 831 Spannverschlüsse

Spannverschluesse GN 831 thumbnail Zoom

Stahl / Edelstahl

GN 831 Spannverschlüsse

Spannverschluesse GN 831
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

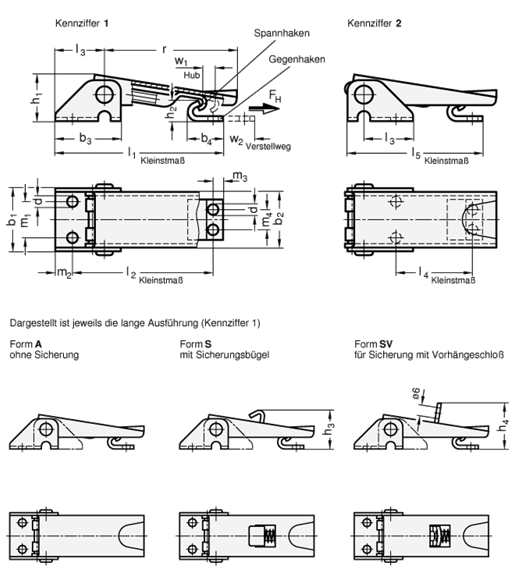

Zoom Spannverschluesse GN 831 Skizze


Form

Aohne Sicherung
Smit Sicherung
SVfür Sicherung mit Vorhängeschloß

Kennziffer

1lange Ausführung
2kurze Ausführung
GrößeFH in N
Haltekraft
b1b2b3b4dh1h2h3h4l1 min.
Kennziffer 1
Form A
Form SV


Form S
l2 min.
Kennziffer 1
Form A
Form SV


Form S
100100025,52226144,218,58,521,525,567745663
Filterkombination ergibt keine Treffer.
Größel3l4 min.
Kennziffer 2
Form A
Form SV


Form S
l5 min.
Kennziffer 2
Form A
Form SV


Form S
m1m2m3m4rw1
Hub
w2
Verstellweg
Form A
Form SV


Form S
10019,53138546114,3748515,5128
Filterkombination ergibt keine Treffer.

Ausführung

StahlST
verzinkt, blau passiviert

EdelstahlNI
  • Blechteile
    nichtrostend, 1.4301
  • Spannhaken / Bolzen
    nichtrostend, 1.4305

RoHS

Hinweis

Spannverschlüsse GN 831 werden u.a. eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest.

Über den Hubweg w1 des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 5 mm zusammengezogen werden. Der Verstellbereich w2 wird über eine Spindel M5 des Spannhakens erzielt.

Die Form S und SV verhindern ein unbeabsichtigtes Lösen des Spannverschlusses.

Zur Befestigung dieser Spannverschlüsse sind Schrauben mit niedriger Kopfhöhe zu verwenden, wie z.B. Zylinderschrauben mit Innensechskant DIN 6912.

Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagende Beanspruchung, kann die Haltekraft beeinträchtigt sein.

Der Gegenhaken gehört zum Lieferumfang.

Bestellbeispiel
1Größe
2Form
3Werkstoff
4Kennziffer
GN 831-100-A-NI-1

RoHS-konform: Info -
Gewicht: Info -
