Werkstoff Nr. 1.4404 (A4)

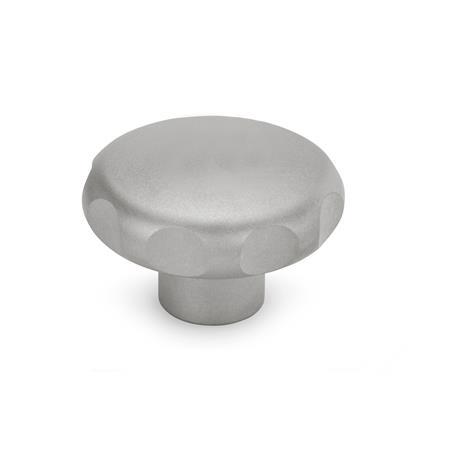

GN 5335.4 Edelstahl-Sterngriffe, matt gestrahlt
Form
| E | mit Gewinde-Sackloch |
| D | mit Gewinde-Durchloch |
| C | mit Sackloch H7 |
| d1 | d2 Gewinde Form E / D | d3 H7 Bore Type C | d4 | h1 | h2 | t1 min. | t2 |
|---|---|---|---|---|---|---|---|
| 40 | M 6 | - | 18 | 30,5 | 15 | 12 | 13 |
| 40 | M 8 | B 8 | 18 | 30,5 | 15 | 15 | 13 |
| 50 | M 8 | - | 21 | 34 | 17 | 15 | 16 |
| 50 | M 10 | B 10 | 21 | 34 | 17 | 18 | 16 |
| 60 | M 10 | - | 25 | 39 | 18 | 18 | 20 |
| 60 | M 12 | B 12 | 25 | 39 | 18 | 22 | 20 |
Filterkombination ergibt keine Treffer.
Ausführung
Edelstahl
RoHS
- nichtrostend, 1.4404 (A4)
- matt gestrahlt
RoHS
Auf Anfrage
hochglanzpoliert (PL)
Hinweis
Edelstahl-Sterngriffe GN 5335.4 haben glatte und geschlossene Flächen, sowie große Eckradien. Damit sind sie geeignet für ein Umfeld mit besonderen hygienischen Anforderungen.
| Bestellbeispiel |
| ||||||
GN 5335.4-40-M8-E |
