mit und ohne Rastsperre

GN 822.9 Edelstahl-Miniraster

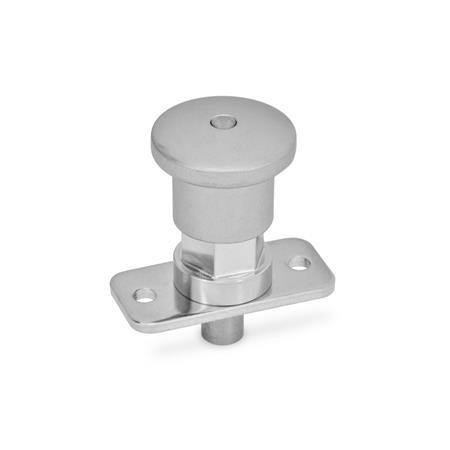

Edelstahl Miniraster GN 822.9 thumbnail Zoom

mit und ohne Rastsperre

GN 822.9 Edelstahl-Miniraster

Edelstahl Miniraster GN 822.9
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Miniraster GN 822.9 Skizze


Form

Bohne Rastsperre, mit Kunststoff-Knopf
BNohne Rastsperre, mit Edelstahl-Knopf
Cmit Rastsperre, mit Kunststoff-Knopf
CNmit Rastsperre, mit Edelstahl-Knopf
d1
Bolzen h9
Bohrung +0,03/+0,08
l1b1b2d2 -0,05/-0,1d3d4kl2l3l4l5
Rast-
weg
Federdruck in N ≈
Anfang

Ende
451035158214,32520,5225412
5612401810254,33025,52,526616
6612401810254,33025,52,526616
81020502314335,338352,53101135
101020502314335,338352,53101135
Filterkombination ergibt keine Treffer.

Ausführung

Führung
Edelstahl
nichtrostend, 1.4301

Raststift
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Knopf Form B und C
Kunststoff (Polyamid PA)
  • schwarz, matt
  • nicht demontierbar

Knopf Form BN und CN
Edelstahl
nichtrostend, 1.4308
  • matt, gestrahlt
  • nicht demontierbar

RoHS

Auf Anfrage

mit rotem Knopf

Hinweis

Edelstahl-Miniraster GN 822.9 zeichnen sich durch kleine Baumaße aus.

Die Edelstahl-Miniraster stellen eine preisgünstige Alternative zu den Edelstahl-Rastbolzen GN 608.5 und GN 608.6 dar.

Bei den Formen C und CN kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in „eingezogener“ Postition gehalten wird.

Bestellbeispiel
1d1
2l1
3Form
GN 822.9-6-12-B

RoHS-konform: Info -
Gewicht: Info -
