GN 565.5 Edelstahl-Bügelgriffe, Montage von der Bedienungs- oder Rückseite

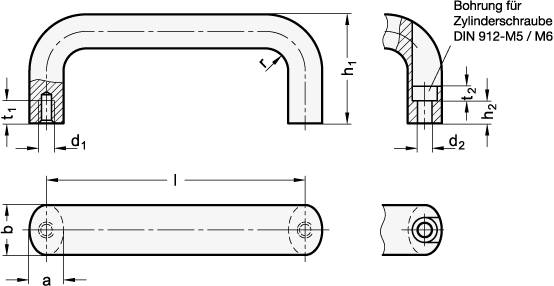

Form
A | Montage von der Rückseite (Gewinde-Sackloch) |
B | Montage von der Bedienungsseite |
b | Länge l ±0,25 Form A gestrahlt GS | Form A gleitpoliert GP | Form B gestrahlt GS | a | d1 | d2 | h1 | h2 | r | t1 min. | t2 |
---|---|---|---|---|---|---|---|---|---|---|---|
20 | 112 | 112 | 112 | 13 | M 6 | 5,4 | 49 | 13,5 | 13 | 10 | 5,5 |
20 | 128 | 128 | 128 | 13 | M 6 | 5,4 | 51 | 13,5 | 13 | 10 | 5,5 |
20 | 160 | 160 | 160 | 13 | M 6 | 5,4 | 51 | 13,5 | 13 | 10 | 5,5 |
20 | 200 | 200 | - | 13 | M 6 | - | 51 | - | 13 | 10 | - |
20 | 250 | - | - | 13 | M 6 | - | 51 | - | 13 | 10 | - |
20 | 300 | - | - | 13 | M 6 | - | 51 | - | 13 | 10 | - |
20 | 400 | - | - | 13 | M 6 | - | 51 | - | 13 | 10 | - |
26 | 128 | 128 | 128 | 17 | M 8 | 6,4 | 57 | 11 | 19 | 12 | 6 |
26 | 160 | 160 | 160 | 17 | M 8 | 6,4 | 57 | 11 | 19 | 12 | 6 |
26 | 200 | 200 | 200 | 17 | M 8 | 6,4 | 57 | 11 | 19 | 12 | 6 |
26 | 300 | - | - | 17 | M 8 | - | 57 | - | 19 | 12 | - |
26 | 400 | - | - | 17 | M 8 | - | 57 | - | 19 | 12 | - |
26 | 500 | - | - | 17 | M 8 | - | 57 | - | 19 | 12 | - |
Filterkombination ergibt keine Treffer.
Ausführung
Edelstahl
RoHS
- nichtrostend, 1.4301
- matt gestrahltGS
- gleitpoliert, metallisch glänzendGP
(nur Form A)
RoHS
Hinweis

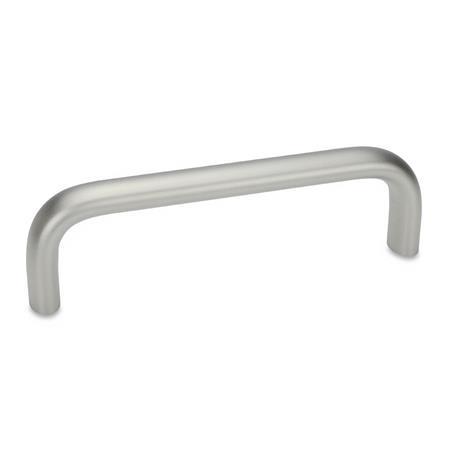

Edelstahl-Bügelgriffe GN 565.5 zeichnen sich durch Stabilität und ergonomische Formgebung aus.
Die Edelstahl-Bügelgriffe werden aus gebogenem Profil hergestellt. Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.
Bestellbeispiel |
| ||||||||
565.5-20-128-B-GS |
