Zink-Druckguss, mit Spannkraftverstärkung

GN 300.4 Verstellbare Klemmhebel, Buchse Stahl

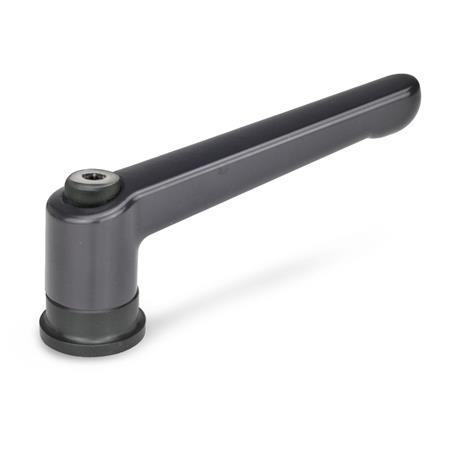

Verstellbare Klemmhebel Buchse Stahl GN 300.4 thumbnail Zoom

Zink-Druckguss, mit Spannkraftverstärkung

GN 300.4 Verstellbare Klemmhebel, Buchse Stahl

Verstellbare Klemmhebel Buchse Stahl GN 300.4
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verstellbare Klemmhebel Buchse Stahl GN 300.4 Skizze

l1d1d3d4h1h3h4
Rastweg
t
min.
63M 62417,534,548,5412,5
78M 8252139,558,5414
92M 10302446,568,5418
108M 12353056,582526,5
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Zink-Druckguss

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
schwarz, RAL 9011, seidenglanzSZSZ
orange, RAL 2004, strukturmattOSOS
rot, RAL 3000, strukturmattRSRS
silber, RAL 9006, strukturmattSRSR

verchromtCRCR

Buchse
Stahl
nitriert, brüniert

Halteschraube
Stahl, brüniert
RoHS

Hinweis

Neben der Einstellbarkeit in eine bestimmte Spannstellung haben verstellbare Klemmhebel GN 300.4 eine Spannfläche, die über ein Kugellager (Axiallager) mit der Gewindebuchse des Klemmhebels verbunden ist. Dadurch werden folgende Vorteile erzielt:

- Doppelte Spannkraft durch geringe Flächenreibung
- Schonung des zu spannenden Elementes durch eine feststehende Auflagefläche
- geringes Setzverhalten durch höhere Vorspannkraft im Gewinde

Bestellbeispiel
1l1
2d1
3Farbe (Oberfläche)
GN 300.4-78-M8-SW

RoHS-konform: Info -
Gewicht: Info -
