Aluminium

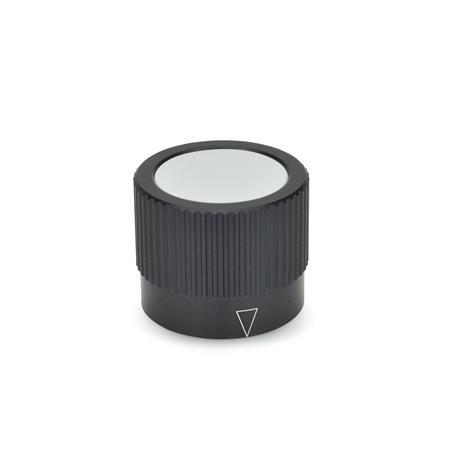

GN 726.1 Drehknöpfe, schwarz eloxiert

Drehknoepfe schwarz eloxiert GN 726.1 thumbnail Zoom

Aluminium

GN 726.1 Drehknöpfe, schwarz eloxiert

Drehknoepfe schwarz eloxiert GN 726.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Drehknoepfe schwarz eloxiert GN 726.1 Skizze


Form

Amit Markierungspfeil
Bneutral, ohne Markierung oder Skala
Smit Skala 0...9, 20 Teilstriche

Kennziffer

1mit Druckschraube
2mit Spannzange
d1d2 H8
Bohrung
d3
Zange
d4d5d6d7h1h2h3h4Länge lt
22B 5--1614M 42022164,3812,5-
27B 6-Z 62018M 42526204,391414
34B 6B 8Z 82523M 53230244,2101517
42B 8B 10Z 103230M 54034284111620
Filterkombination ergibt keine Treffer.

Ausführung

Aluminium
eloxiert, schwarz

Skala (Form S) und
Markierungspfeil (Form A)
weiß, eingraviert in Laserpräzision

Deckel
Kunststoff, hellgrau

Spannzange / Sechskantmutter
Messing

Edelstahl-Gewindestift DIN 916
mit Innensechskant und
Ringschneide
RoHS

Auf Anfrage

spezielle Skalierungen (siehe auch Bestellschema)

Hinweis

Der hellgraue Deckel der Drehknöpfe GN 726.1 deckt Befestigungselemente, sowie vor- oder zurückstehende Wellen und bietet sich zum Aufdruck von Zeichen und Symbolen an.

Die Spannzangenausführung ermöglicht ein leichtes "Einstellen" der Ausführung mit Skala oder Pfeil.

Skala bzw. Markierungspfeil sind absolut abriebfest und gut lesbar, da durch das Gravieren die "alufarbenen" Ziffern und Zeichen einen Kontrast zur schwarzen Eloxaloberfläche bilden.

Neben der Standard-Skala (Form S) können diese Drehknöpfe mit jeder beliebigen Skalierung geliefert werden.

Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge ist das übersichtlich dargestellte Bestellschema Skalierungen zu verwenden.

Bestellbeispiel
1d1
2d2 (d3)
3Form
4Kennziffer
GN 726.1-42-B10-A-1

RoHS-konform: Info -
Gewicht: Info -
