mit Klemmlängenausgleich

GN 113.1 Edelstahl-Kugelspannbolzen

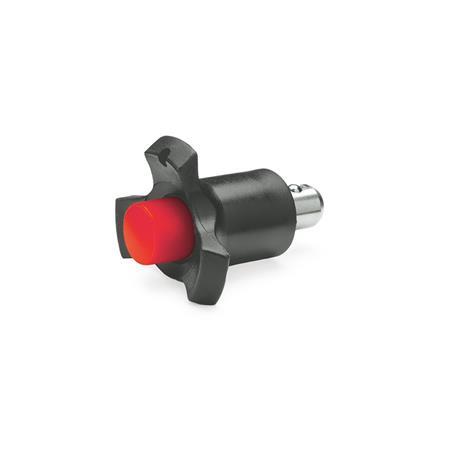

Edelstahl Kugelspannbolzen GN 113.1 thumbnail Zoom

mit Klemmlängenausgleich

GN 113.1 Edelstahl-Kugelspannbolzen

Edelstahl Kugelspannbolzen GN 113.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

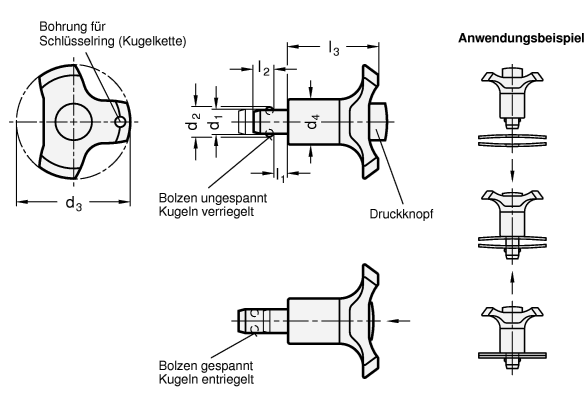

Zoom Edelstahl Kugelspannbolzen GN 113.1 Skizze

d1
-0,04/-0,08
l1 (5mm Hub)
max.

min.
d2d3d4l2l3Aufnahme-
bohrung H11
Spannkraft
max. in N ≈
65073817,5530616
610573817,5530618
8509,53817,56,530816
81059,53817,56,530818
10501247238,7361021
101051247238,7361023
12501447239,4361221
121051447239,4361223
Filterkombination ergibt keine Treffer.

Ausführung

Bolzen
Edelstahl
nichtrostend, 1.4305

Griff
Kunststoff Thermoplast (Polyamid PA)
  • temperaturbeständig 80 °C
  • schwarzgrau / rot

Kugel
Edelstahl
nichtrostend, 1.3541

Druckfeder
Edelstahl
nichtrostend, 1.4568
RoHS

Zubehör

Kugelketten GN 111
Halteseile GN 111.2

Hinweis

Kugelspannbolzen GN 113.1 werden zum schnellen Fixieren und gleichzeitigen, spielfreien Verbinden von dünnwandigen Teilen eingesetzt, insbesondere wenn häufiges Verbinden und Lösen erforderlich ist. Ein typischer Anwendungsfall ist das Fixieren und Spannen von Blechen zur Schweißbearbeitung.

Durch Drücken des gefederten Druckbolzens verschiebt sich der Bolzen um den Spannweg l2 und entriegelt gleichzeitig die beiden Kugeln.

Bestellbeispiel
1d1
2l1 min.
GN 113.1-6-5

RoHS-konform: Info -
Gewicht: Info -
