mit und ohne Rastsperre

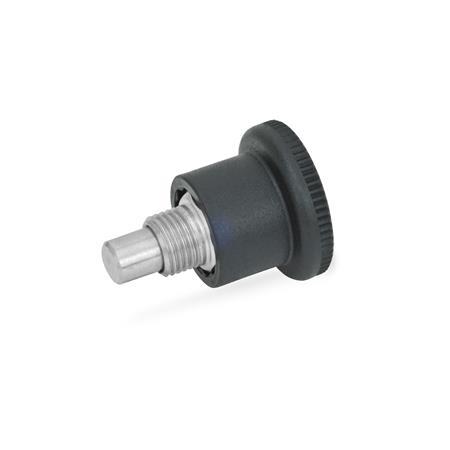

GN 822 Miniraster, Stahl / Edelstahl
Form
| B | ohne Rastsperre |
| C | mit Rastsperre |
| d1 Stift 0/-0,06 Bohrung +0,05/+0,1 | d2 | d3 | d4 | l1 | l2 min. | l3 | l4 min. | sw | Federdruck in N ≈ Anfang | Ende |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | M 8 x 0,75 | 21 | 15 | 26,5 | 5 | 5 | 3,5 | 10 | 4,5 | 12 |
| 5 | M 8 x 0,75 | 21 | 15 | 26,5 | 5 | 5 | 3,5 | 10 | 4,5 | 12 |
| 6 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4,5 | 12 | 5 | 18 |
| 7 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4,5 | 12 | 5 | 18 |
Filterkombination ergibt keine Treffer.
Ausführung
StahlST
verzinkt, blau passiviert
EdelstahlNI
nichtrostend, 1.4305
Raststift
Edelstahl
nichtrostend, 1.4305
Druckfeder
Edelstahl
nichtrostend, 1.4310
Knopf
Kunststoff (Polyamid PA)
Belastbarkeitshinweise
Edelstahl-Eigenschaften
Metrisches ISO-Feingewinde DIN 13
Kunststoff-Eigenschaften
RoHS
verzinkt, blau passiviert
EdelstahlNI
nichtrostend, 1.4305
Raststift
Edelstahl
nichtrostend, 1.4305
Druckfeder
Edelstahl
nichtrostend, 1.4310
Knopf
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Belastbarkeitshinweise
Edelstahl-Eigenschaften
Metrisches ISO-Feingewinde DIN 13
Kunststoff-Eigenschaften
RoHS
Zubehör
Distanzringe GN 609.5 sind getrennt zu bestellen.Hinweis
Miniraster GN 822 zeichnen sich durch kleinste Baumaße aus. Sie sind konzipiert zur Befestigung in dünnen Wandungen.

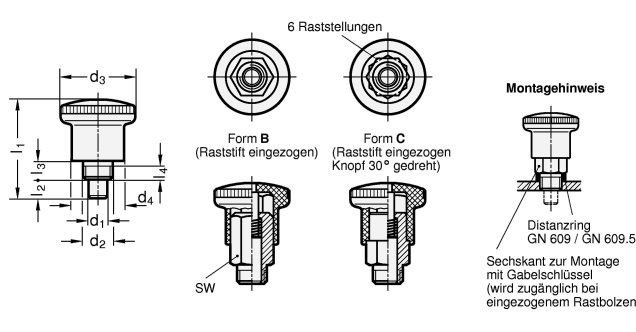

Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in "eingezogener" Position gehalten wird.
