mit Anschraubflansch, rechtwinklig zum Raststift

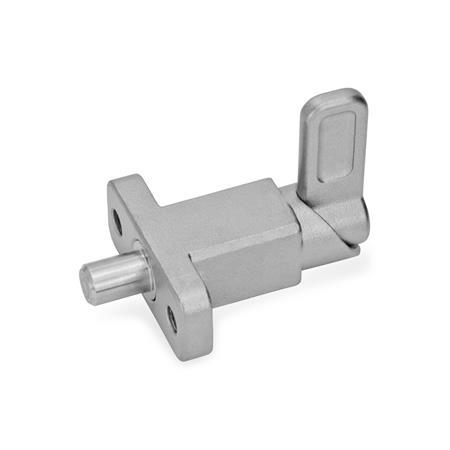

GN 722.2 Edelstahl-Federriegel

Edelstahl Federriegel GN 722.2 thumbnail

Form

A	Riegelstellung rechtwinklig zu Befestigungsbohrungen
B	Riegelstellung parallel zu Befestigungsbohrungen

Filter anzeigen

d₁ Stift -0,05/-0,25 Bohrung +0,1/+0,3	s	d₂ +0,2	h₁	h₂	l₁ ≈	l₂	l₃	l₄	l₅	m	sw	Federdruck in N ≈ Anfang	Ende

8	20	6,1	7,5	1,5	54	14	35	37	48	34	10	15	50
10	20	6,1	7,5	1,5	54	14	35	37	48	34	10	15	50
12	20	6,1	7,5	1,5	54	14	35	37	48	34	10	15	50
14	20	6,1	7,5	1,5	54	14	35	37	48	34	10	15	50
16	30	10,1	15	5	83	20	54	55	80	55	17	30	110
20	30	10,1	15	5	83	20	54	55	80	55	17	30	110

Filterkombination ergibt keine Treffer.

Ausführung

Führung / Riegel
Edelstahl-FeingussA4
nichtrostend 1.4408

Raststift
Edelstahl
nichtrostend, 1.4401

Druckfeder
Edelstahl
nichtrostend, 1.4571

Belastbarkeitshinweise

Edelstahl-Eigenschaften

RoHS

Hinweis

Bei Edelstahl-Federriegeln GN 722.2 wird der Raststift über die Kurve der Führung durch eine 180°-Drehung des Riegels eingezogen. Die Rastkerbe am oberen Ende der Kurve bewirkt, dass der Riegel gehalten wird wenn der Raststift zeitweise nicht vorstehen soll. Die Edelstahl A4-Ausführung ist für den Einsatz in besonders aggressiven Umgebungen vorgesehen.

Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist.

Die Befestigung kann sehr flexibel gestaltet werden. Die Bohrungen mit Sechskant erlauben die Verwendung von Zylinderschrauben DIN 912 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934.
