für Andrückschrauben

GN 867.1 Gegenhalter

Gegenhalter GN 867.1 thumbnail Zoom Misati

für Andrückschrauben

GN 867.1 Gegenhalter

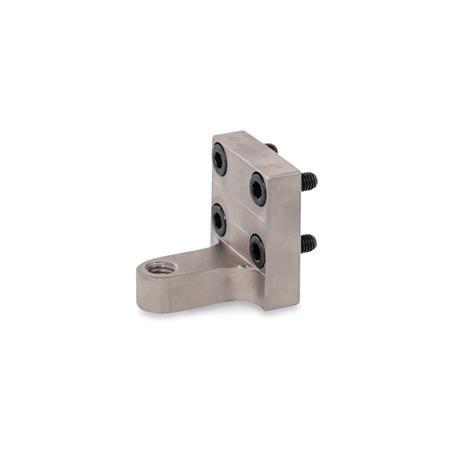

Gegenhalter GN 867.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Gegenhalter GN 867.1 Skizze


Form

Efür eine Druckschraube
Zfür zwei Druckschrauben
-0,2d1d2 H8/h6d3h1h2l1l2l3l4m1m2m3m4m5
32M 87M 510103817377,522171531,517
42M 109M 6121254,51750,510302519,545,923
52M 1211M 8141463176113,5373023,55330
62M 1213M 10161673,5208313,544472763,540
Filterkombination ergibt keine Treffer.

Ausführung

Stahl C 45
chemisch vernickeltNC

Zylinderschrauben DIN 912,
Zentrierbuchsen
Stahl, brüniert
RoHS

Hinweis

Die Gegenhalter GN 867.1 wurden für die Kraftspanner GN 864 konzipiert.

Gegenhalter für zwei Druckschrauben (Form Z) werden vorzugsweise für das verdrehsichere Spannen von Blechteilen eingesetzt. Hierzu eignen sich besonders Kugelspannschrauben GN 605.

Zylinderschrauben und Zentrierbuchsen gehören zum Lieferumfang.

Bestellbeispiel
1b
2d1
3Form
4Oberfläche
GN 867.1-42-M10-Z-NC

RoHS-konform: Info -
Gewicht: Info -
