mit und ohne Rastsperre

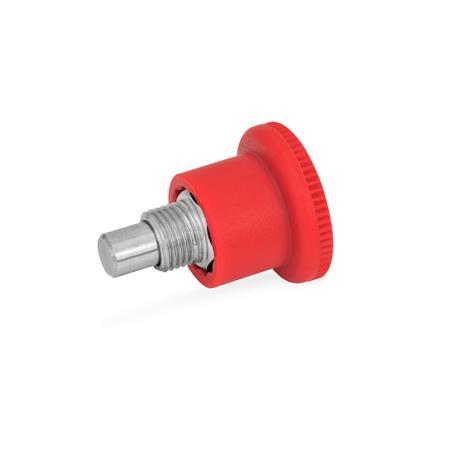

GN 822 Miniraster, Stahl / Edelstahl
Form
| B | ohne Rastsperre |
| C | mit Rastsperre |
| d1 Stift 0/-0,06 Bohrung +0,05/+0,1 | d2 | d3 | d4 | l1 | l2 min. | l3 | l4 min. | sw | Federdruck in N ≈ Anfang | Ende |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | M 8 x 0,75 | 21 | 15 | 26,5 | 5 | 5 | 3,5 | 10 | 4,5 | 12 |
| 5 | M 8 x 0,75 | 21 | 15 | 26,5 | 5 | 5 | 3,5 | 10 | 4,5 | 12 |
| 6 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4,5 | 12 | 5 | 18 |
| 7 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4,5 | 12 | 5 | 18 |
Filterkombination ergibt keine Treffer.
Ausführung
StahlST
verzinkt, blau passiviert
EdelstahlNI
nichtrostend, 1.4305
Raststift
Edelstahl
nichtrostend, 1.4305
Druckfeder
Edelstahl
nichtrostend, 1.4310
Knopf
Kunststoff (Polyamid PA)
RoHS
verzinkt, blau passiviert
EdelstahlNI
nichtrostend, 1.4305
Raststift
Edelstahl
nichtrostend, 1.4305
Druckfeder
Edelstahl
nichtrostend, 1.4310
Knopf
Kunststoff (Polyamid PA)
- rot, RAL 3000RT
- nicht demontierbar
RoHS
Zubehör
Distanzringe GN 609.5 sind getrennt zu bestellen.Hinweis
Miniraster GN 822 zeichnen sich durch kleinste Baumaße aus. Sie sind konzipiert zur Befestigung in dünnen Wandungen.
Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in "eingezogener" Position gehalten wird.
siehe auch...
| Bestellbeispiel |
| ||||||||
GN 822-6-C-ST-RT |
