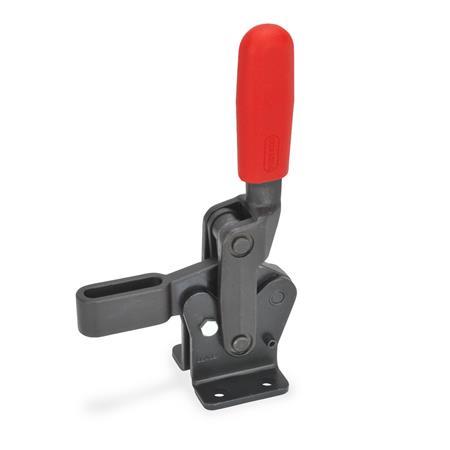

Spannhebel vertikal, mit waagrechtem Fuß, schwere Ausführung „Longlife“

GN 910 Schnellspanner, Stahl, brüniert

Schnellspanner Stahl  brueniert GN 910 thumbnail Zoom Speedy Block

Spannhebel vertikal, mit waagrechtem Fuß, schwere Ausführung „Longlife“

GN 910 Schnellspanner, Stahl, brüniert

Schnellspanner Stahl  brueniert GN 910
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Schnellspanner Stahl  brueniert GN 910 Skizze


Form

ASpannarm mit Langloch
ESpannarm mit Buchse
GrößeFH in N
Haltekraft
ab1b2b3d1d2d3h1h2h3h4
22022003236486M 66,56,5136,5301627
440440034546510M 108,510,5215502445
850*8500-7575-M 1210,512,52806730-
1540*15400-90100-M 1612,516,533076,535-
Filterkombination ergibt keine Treffer.
Größel1
Form A

Form E
l2l3m1m2m3r1r2s1s2
220918651462032877723,56
440129,5129,56666304512107107510
850*-161-72555510-133612
1540*-203-92,5656512,5-167816
Filterkombination ergibt keine Treffer.
* Diese Größe ist generell mit einem rundem Griff am Spannhebel versehen und nur in Form E lieferbar.

Ausführung

Spannarm Stahl
  • Feinguss
  • brüniert

Spannhebel Stahl
  • geschmiedet
  • brüniert

Stahlblech-Teile Einsatzstahl
brüniert

Lagerbolzen / -buchse Stahl
gehärtet und geschliffen

alle beweglichen Teile
mit Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig
RoHS

Zubehör

Andrückschrauben

Hinweis

Schnellspanner „Longlife“ GN 910 stellen eine Weiterentwicklung der Norm GN 810 dar. Anstelle der Ausführung in Stahlblech sind Spann- und Hebelarm aus Feinguss bzw. im Gesenk geschmiedet. Die übrigen Stahlblechteile wurden verstärkt und Lagerbolzen sowie Lagerbuchsen sind gehärtet und geschliffen.

Aus diesem Grunde eignen sich diese Spanner für Anwendungen, bei denen große Kräfte auftreten, vor allem aber eine lange Lebensdauer erforderlich ist.

Umfangreiches Tests ergaben, dass eine einwandfreie Funktion (unter Last) auch nach einer Million Spannzyklen gewährleistet ist.

Flankenscheiben gehören zum Lieferumfang.

Bestellbeispiel
1Größe
2Form
GN 910-220-A

RoHS-konform: Info -
Gewicht: Info -
