mit Zugring / mit Zugöse, ohne Rastsperre

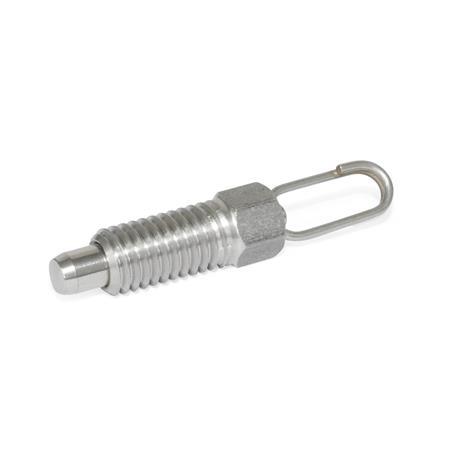

GN 717 Edelstahl-Rastbolzen

Form

A	mit Zugring, ohne Kontermutter
AK	mit Zugring, mit Kontermutter
D	mit Zugöse, ohne Kontermutter
DK	mit Zugöse, mit Kontermutter

Filter anzeigen

d₁ Stift -0,05 Bohrung +0,03/+0,08	d₂	d₃	d₄	e	l₁	l₂	l₃	l₄	l₅ min.	l₆	l₇	sw	max. Anzugs- moment in Nm	Feder- druck in N≈ Anfang	Ende

3	M 6	14	6	6,9	33,5	3,5	12	4,5	10	32,9	12,9	6	2	3	12
3	M 6 x 0,75	14	6	6,9	33,5	3,5	12	4,5	10	32,9	12,9	6	3	3	12
4	M 6	14	6	6,9	33,5	4	12	4,5	10	33,4	12,9	6	2	3	12
4	M 8 x 1	14	6	9,2	40,4	4,5	16	6	13,5	42	15,5	8	8	5	24
5	M 8	18	7,2	9,2	45	5	16	6	13,5	42,5	15,5	8	7	5	24
5	M 8 x 1	18	7,2	9,2	45	5	16	6	13,5	42,5	15,5	8	7	5	24
5	M 10 x 1	18	7,2	11,5	45	5	16	6	13,5	42,5	15,5	10	22	5	24
6	M 10	24	9,5	11,5	57,1	6	20	7,5	17	54,4	20,9	10	15	5	21
6	M 12 x 1,5	24	9,5	13,8	57,1	6	20	7,5	16,5	54,4	20,9	12	38	5	21
8	M 12	30	11,8	13,8	71	8	24	9	20,5	66,9	25,9	12	20	6	22
8	M 12 x 1,5	30	11,8	13,8	71	8	24	9	20,5	66,9	25,9	12	20	6	22
8	M 16 x 1,5	30	11,8	19,6	71	8	24	9	20,5	66,9	25,9	17	80	6	22
10	M 16 x 1,5	30	11,8	19,6	74,8	10	26	9	22,5	70,9	25,9	17	80	4	27

Filterkombination ergibt keine Treffer.

Ausführung

Führung (Gewindeteil)
EdelstahlNI
nichtrostend, 1.4305

Raststift
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Zugring / Zugöse
Edelstahl
nichtrostend, 1.4310

Belastbarkeitshinweise

Edelstahl-Eigenschaften

Metrisches ISO Gewinde DIN 13

Metrisches ISO-Feingewinde DIN 13

RoHS

Hinweis

Edelstahl-Rastbolzen GN 717 zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar.

Die Form A mit Zugring lässt sich an unzugänglichen Stellen per Finger betätigen. Sollen die Rastbolzen an per Hand nicht erreichbaren Stellen verbaut werden, lässt sich die Form D mit Zugöse aus der Ferne betätigen. Dies ist z.B. mit einem Halteseil GN 111.2 möglich.

Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.
