lange Ausführung, mit Bolzen

GN 611 Federnde Druckstücke, Stahl / Edelstahl

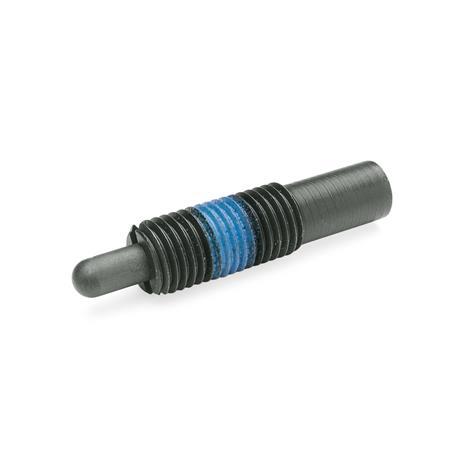

Federnde Druckstuecke Stahl Edelstahl GN 611 thumbnail

Federnde Druckstuecke Stahl Edelstahl GN 611 Skizze

Form

L	Stahl, normaler Federdruck
LS	Stahl, verstärkter Federdruck
LN	Edelstahl, normaler Federdruck
LSN	Edelstahl, verstärkter Federdruck

Filter anzeigen

d₁	w Feder- weg	d₂	d₃	l₁	l₂	sw Innen- sechskant	Federdruck in N ≈ normal (Form L / LN) Anfang	Ende	Federdruck in N ≈ verstärkt (Form LS / LSN) Anfang	Ende	Artikel-Nr. Schraubendreher

M 10	8	4	7,8	35	25	3	6	16	12	22	GN 611.5-M10
M 12	10	5,5	9,5	43	35	4	4	18	7	46	GN 611.5-M12
M 16	10	8	13,4	48	35	6	7	24	10	43	GN 611.5-M16
M 16	15	8	13,4	58	35	6	9	33	10	57	GN 611.5-M16
M 16	20	8	13,4	58	35	6	4	23	-	-	GN 611.5-M16
M 16	20	8	13,4	83	35	6	-	-	18	72	GN 611.5-M16
M 16	25	8	13,4	98	35	6	13	41	20	70	GN 611.5-M16
M 16	30	8	13,4	98	35	6	13	47	20	80	GN 611.5-M16
M 16	40	8	13,4	148	35	6	13	63	21	113	GN 611.5-M16
M 16	50	8	13,4	148	35	6	7	43	13	75	GN 611.5-M16
M 24	15	10	19,6	60	45	8	14	87	40	192	GN 611.5-M24

Filterkombination ergibt keine Treffer.

Ausführung

Form L / LS

Gehäuse
Stahl, brüniert
Druckbolzen
Stahl, brüniert
einsatzgehärtet

Form LN / LSN

Gehäuse
Edelstahl
nichtrostend, 1.4305
Druckbolzen
Edelstahl,
nichtrostend 1.4305, nitriert

Druckfeder
Stahl

Kennzeichnung der Form LS / LSN:
Gehäuse mit 2 Längsmarkierungen

Edelstahl-Eigenschaften

Anwendungsvideo Federnde Druckstücke

RoHS

Zubehör

Schraubendreher GN 611.5
(Artikel-Nr. siehe Tabelle)

Hinweis

Federnde Druckstücke GN 611 werden als Auswerfer, An- und Abdruckstifte in der Blechverarbeitung, sowie als Dämpfungselement verwendet.

Der Schlitz auf der Druckbolzenseite dient zum Einschrauben in Sacklöcher. Hierzu ist unter GN 611.5-M ... ein spezieller Schraubendreher lieferbar (siehe Tabelle).
