Kunststoff

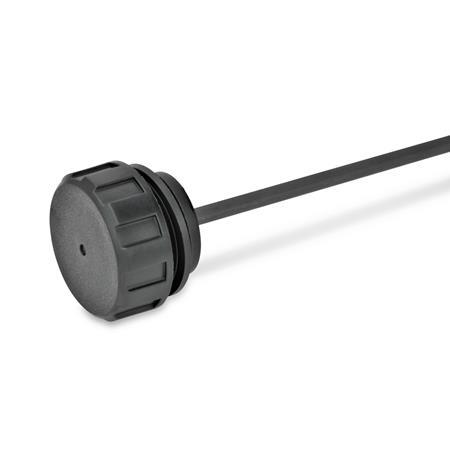

GN 548.1 Einfülldeckel, mit / ohne Ölmessstab
ELESA Original design T.440
Form
| A | ohne Ölmessstab |
| B | mit Ölmessstab |
| d1 | d2 | l1 | l2 | l3 |
|---|---|---|---|---|
| G 1/4 | 20,5 | 9 | 19 | 192 |
| G 3/8 | 25 | 9 | 21 | 192 |
| G 1/2 | 28 | 11 | 25 | 189 |
| G 3/4 | 34 | 12 | 27 | 188 |
| G 1 | 42 | 13 | 29 | 188 |
| G 1 1/4 | 52 | 13 | 32 | 185 |
| G 1 1/2 | 57 | 13 | 35 | 185 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff (Polyamid PA)
Dichtung
Gummi NBR (Perbunan®)
Ölmessstab
Stahl, phosphatiert
RoHS
- temperaturbeständig bis 100 °C
- schwarz, matt
Dichtung
Gummi NBR (Perbunan®)
Ölmessstab
Stahl, phosphatiert
RoHS
Auf Anfrage
Füllstandsmarkierungen / Sonderlängen GN 109
Hinweis
Bei Einfülldeckeln GN 548.1 sind ab Gewinde G½ die Dichtungen in einem radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
MAX-MIN-Markierungsstriche können auf den Flächen des Ölmessstabes leicht angebracht werden (siehe GN 109).
| Bestellbeispiel |
| ||||
GN 548.1-G1/2-B |
