mit 180°-Anschlag, ohne Rastfunktion

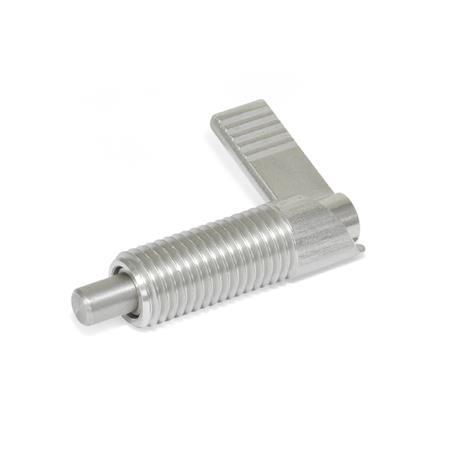

GN 721.5 Edelstahl-Rastriegel

Form

RA	Riegel rechtssteigend
RB	Riegel rechtssteigend, mit Kunststoffkappe
RAK	Riegel rechtssteigend, mit Kontermutter
RBK	Riegel rechtssteigend, mit Kunststoffkappe, mit Kontermutter
LA	Riegel linkssteigend
LB	Riegel linkssteigend, mit Kunststoffkappe
LAK	Riegel linkssteigend, mit Kontermutter
LBK	Riegel linkssteigend, mit Kunststoffkappe, mit Kontermutter

Filter anzeigen

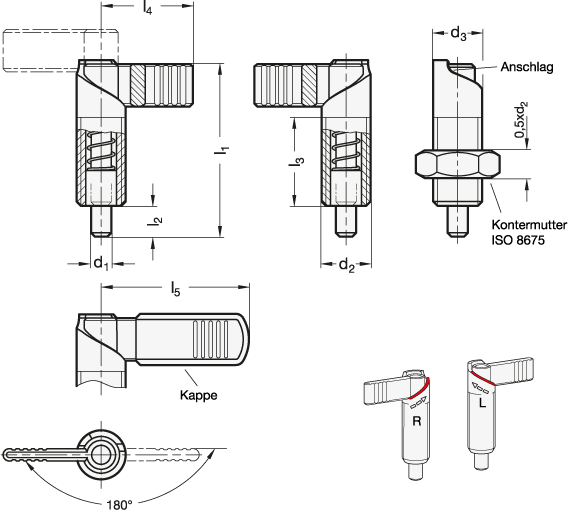

d₁ Stift -0,06/-0,08 Bohrung H7	d₂	d₃	l₁	l₂	l₃ +1,5	l₄	l₅	Federdruck in N ≈ Anfang	Ende

5*	M 10 x 1	10	37,5	6	19	21	-	7	20
6	M 12 x 1,5	12	47	8	26	26	32	8	18
8	M 16 x 1,5	16	56	10	30	32	42	11	29
10	M 20 x 1,5	20	69	12	37	37	52	21	57

Filterkombination ergibt keine Treffer.

** i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Ausführung

Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Kappe
Kunststoff (Polyamid PA)
schwarz, matt

Belastbarkeitshinweise

ISO-Passungen

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

RoHS

Hinweis

Bei Edelstahl-Rastriegeln GN 721.5 wird der Raststift durch eine 180°-Drehung des Riegels (auf Anschlag) eingezogen.

Bei gegenüberliegender Anordnung von Rastriegeln erlauben die links- bzw. rechtssteigenden Kurven, eine sinnfällige Betätigung, nämlich die gleiche Bestätigung des Riegels.
