Stahl, brüniert

DIN 6337 Kugelgriffe

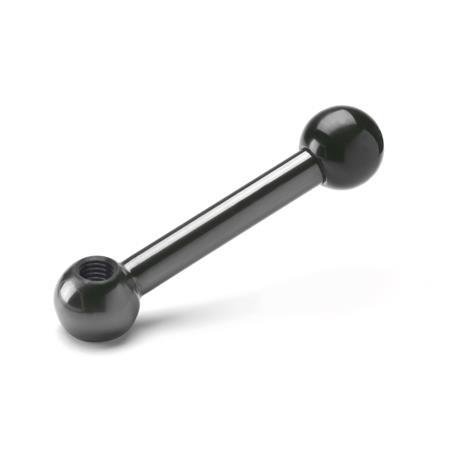

Kugelgriffe DIN 6337 thumbnail Zoom

Stahl, brüniert

DIN 6337 Kugelgriffe

Kugelgriffe DIN 6337
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

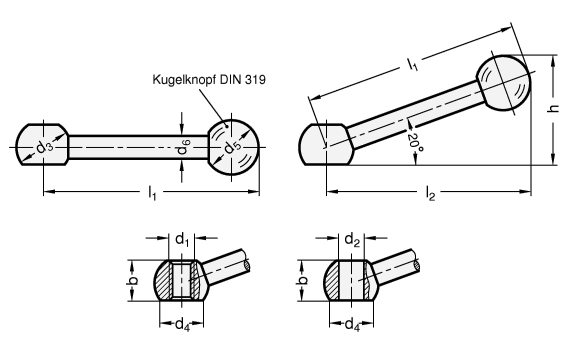

Zoom Kugelgriffe DIN 6337 Skizze


Form

K*Griff gerade mit Bohrung H7
LGriff schräg mit Bohrung H7
M*Griff gerade mit Gewinde
NGriff schräg mit Gewinde
l1d1
Gewinde
d2 H7
Bohrung
bd3d4d5d6h ≈l2
63M 8B 8121612,52083360
80M 10B 1014,520162094076
100M 12B 1218,5252025115095
125M 16B 16243225321563119
160M 20B 20304031401880152
Filterkombination ergibt keine Treffer.
** i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Ausführung

Stahl
  • gedreht
  • brüniert

Kugelknöpfe DIN 319
Kunststoff, schwarz

RoHS

Hinweis

Das amtliche Normblatt sieht noch die Größe 200 - M24 / B24 vor.

Bestellbeispiel
1l1
2d1 (d2)
3Form
DIN 6337-100-M12-N

RoHS-konform: Info -
Gewicht: Info -
