matt gestrahlt

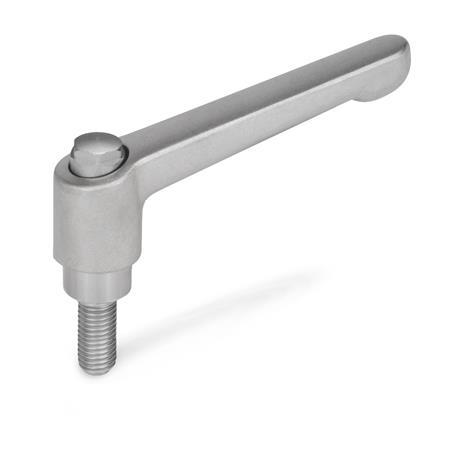

GN 300.5 Verstellbare Edelstahl-Klemmhebel, mit Schraube

Verstellbare Edelstahl Klemmhebel mit Schraube GN 300.5 thumbnail Zoom

matt gestrahlt

GN 300.5 Verstellbare Edelstahl-Klemmhebel, mit Schraube

Verstellbare Edelstahl Klemmhebel mit Schraube GN 300.5
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verstellbare Edelstahl Klemmhebel mit Schraube GN 300.5 Skizze


Form

ISmit Innensechsrund
ASmit Außensechskant
l1d1l2d3d4h1h2h3h4
Rastweg
30M 3--68101216--101324,54313,5
30M 4--1216202532--101324,54313,5
30M 5M 6-12162025324050101324,54313,5
45M 4--1216202532--101324,54343,5
45M 5M 6-12162025324050101324,54343,5
63M 6M 8-1620253240506313,517,5316,5454
78M 8M 10M 12202532405063801621368544
92M 10M 12-2025324050638019244311644
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Edelstahl-Feinguss
  • nichtrostend, 1.4308
  • matt gestrahlt

Schraubeneinsatz
Edelstahl
nichtrostend, 1.4305

Halteschraube
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310
RoHS

Hinweis

Verstellbare Klemmhebel GN 300.5 mit massivem Edelstahl-Griffkörper tragen den Anforderungen des Einsatzes in „agressivem“ Umfeld Rechnung, sowie in allen Bereichen, wo rostfreie Materialien vorgeschrieben sind, wie z.B. in der Nahrungsmittel- und chemischen Industrie.

Halteschrauben mit Außensechskant (Form AS) genügen der Anforderung "Staunässe" zu verhindern.

Verstellbare Hebel sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

Bestellbeispiel
1l1
2d1
3l2
4Form
GN 300.5-63-M8-32-IS

RoHS-konform: Info -
Gewicht: Info -
