integriertes Pendelsystem, digital-analoge Anzeige

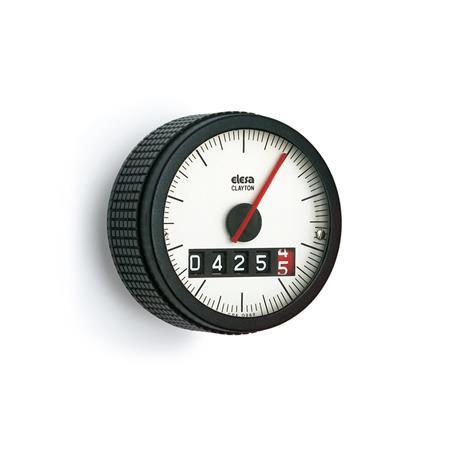

GN 5343 Drehknöpfe mit Stellungsanzeiger, Kunststoff

Drehknoepfe mit Stellungsanzeiger Kunststoff GN 5343 thumbnail Zoom ELESA

integriertes Pendelsystem, digital-analoge Anzeige

GN 5343 Drehknöpfe mit Stellungsanzeiger, Kunststoff

Drehknoepfe mit Stellungsanzeiger Kunststoff GN 5343
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design MBT.70-GW12Info
Drehknoepfe mit Stellungsanzeiger Kunststoff GN 5343 Skizze


Form

RZiffern steigend bei Rechtsdrehung
LZiffern steigend bei Linksdrehung
d1d2 H7
Bohrung
Zählwerk
Skala
Anzahl der Teilstriche
Ablese-
genauigkeit
des Zeigers
d3d4d5bl1l2l3
70B 100000.2200,012228603317526
70B 100000.5500,012228603317526
70B 100001.01000,012228603317526
70B 100002.0400,052228603317526
70B 100002.5500,052228603317526
70B 100003.0600,052228603317526
70B 100004.0800,052228603317526
70B 100005.01000,052228603317526
Filterkombination ergibt keine Treffer.

Ausführung

Drehknopf Kunststoff
(Polyamid PA)
  • glasfaserverstärkt
  • schwarz, matt

Sichtscheibe Kunststoff (Polyamid PA-T)
  • glasklar, alterungsbeständig
  • schlagfest

Drehknopf / Sichtscheibe
  • temperaturbeständig bis 100 °C
  • öl- und lösungsmittelbeständig
    (jedoch nicht alkoholbeständig)

Zeiger
Kunststoff, rot

Skala
Aluminium, matt eloxiert
Teilstriche schwarz

Zählwerk
  • Ziffern weiß
  • Zahlenräder für Vorkommastellen schwarz
    für Dezimalstellen rot

Buchse
Stahl, brüniert

Schutzart IP 67
RoHS

Hinweis

Bei Drehknöpfen mit Stellungsanzeiger GN 5343 ist das Messwerk direkt in den Drehknopf eingebaut, d.h. Drehknopf und Stellungsanzeiger bilden eine Einheit. Dadurch sind sie sehr preisgünstig. Außerdem bestechen sie durch ein ansprechendes Design.

Im übrigen sind Drehknopf, Zeigerwelle und Sichtscheibe aus einem Stück gefertigt bzw. durch Ultraschall verschweißt. Damit sind sie absolut dicht, spritzwassergeschützt und korrosionsfest (Schutzart IP 67).

Das Pendelsystem ist kugelgelagert für eine präzise Anzeige und Verwendung auch bei bis 60° geneigten Spindeln.

Eine Umdrehung des roten Zeigers entspricht einer Spindelumdrehung. Dadurch wird ein sehr genaues und in Verbindung mit der Digitalanzeige des Zählwerkes auch sehr einfaches Ablesen der Position ermöglicht.

Montagefolge
1. Spindel in Ausgangsstellung (0-Stellung) drehen.
2. Unmontierten Drehknopf in 0-Stellung bringen.
3. Drehknopf auf Spindel montieren und mit Druckschraube befestigen.

Bestellbeispiel
1d1
2d2
3Zählwerk
4Form
GN 5343-70-B10-0002.0-R

RoHS-konform: Info -
Gewicht: Info -
