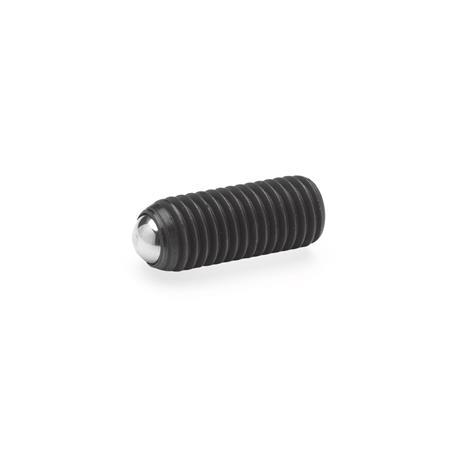

GN 605 Kugelspannschrauben, Stahl, brüniert

Kugelspannschrauben Stahl  brueniert GN 605 thumbnail Zoom

GN 605 Kugelspannschrauben, Stahl, brüniert

Kugelspannschrauben Stahl  brueniert GN 605
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Kugelspannschrauben Stahl  brueniert GN 605 Skizze


Form

Avolle Kugel
Babgeflachte Kugel
Vabgeflachte Kugel, mit Verdrehsicherung
VRabgeflachte Kugel, mit Verdrehsicherung, geriffelt
d1
Form A
Form B

Form V
Form VR
l1
Nennlänge
d2d3l2l3l4swStatische
Belastbarkeit
in N
Form A / Form B
M 4-61016--2,520,80,3-23500
M 5-81220--32,510,4-2,55000
M 6M 610162025-43,21,30,60,4539000
M 8M 810122025305,54,51,80,80,5415000
M 10M 101216202535762,30,80,6524000
M 12M 1216203040-8,57,22,810,75630000
M 16M 1620253550-1210,74,31,31873000
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
  • vergütet
  • brüniert

Kugel
  • gehärtet
  • blank

RoHS

Auf Anfrage

Kugelspannschrauben mit (voller) Kunststoff-Kugel (Form AK)

Hinweis

Kugelspannschrauben GN 605 mit voller Kugel (Form A) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.

Die abgeflachte, bewegliche Kugel ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.

Die Verdrehsicherung (Form V/VR) bewirkt, dass die Kugel nur max. 9º verdreht werden kann; damit ist sichergestellt, dass immer mit der Fläche gespannt wird.

Bestellbeispiel
1d1
2l1
3Form
GN 605-M6-25-B

RoHS-konform: Info -
Gewicht: Info -
