Rastmechanik offen, mit und ohne Rastsperre

GN 822.1 Miniraster, Stahl/ Edelstahl

Miniraster Stahl Edelstahl GN 822.1 thumbnail Zoom

Rastmechanik offen, mit und ohne Rastsperre

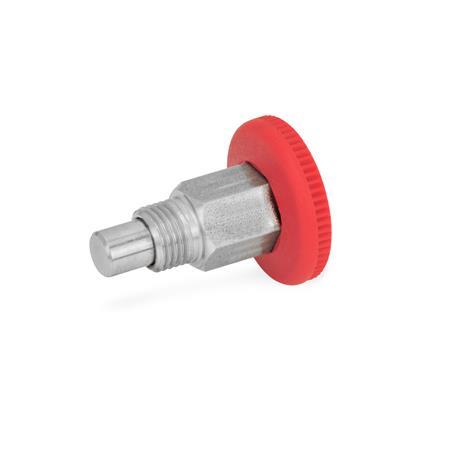

GN 822.1 Miniraster, Stahl/ Edelstahl

Miniraster Stahl Edelstahl GN 822.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Miniraster Stahl Edelstahl GN 822.1 Skizze


Form

Bohne Rastsperre
Cmit Rastsperre
d1
Stift 0/-0,06
Bohrung +0,05/+0,1
d2d3l1l2
min.
l3l4
min.
swFederdruck in N ≈
Anfang

Ende
4M 8 x 0,752126,5553,5104,512
5M 8 x 0,752126,5553,5104,512
6M 10 x 12534774,512518
7M 10 x 12534774,512518
Filterkombination ergibt keine Treffer.

Ausführung

StahlST
verzinkt, blau passiviert

EdelstahlNI
nichtrostend, 1.4305

Raststift
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Knopf
Kunststoff (Polyamid PA)
  • rot, RAL 3000RTRT
  • nicht demontierbar

RoHS

Hinweis

Miniraster GN 822.1 zeichnen sich durch kleinste Baumaße aus. Sie sind konzipiert zur Befestigung in dünnen Wandungen.

Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 90° gedreht werden, wodurch er mittels Rastsperre in "eingezogener" Position gehalten wird.

Bestellbeispiel
1d1
2Form
3Werkstoff
4Farbe
GN 822.1-4-B-NI-RT

RoHS-konform: Info -
Gewicht: Info -
