mit 4 Raststellungen (4x90°)
GN 720 Anschlagriegel
Form

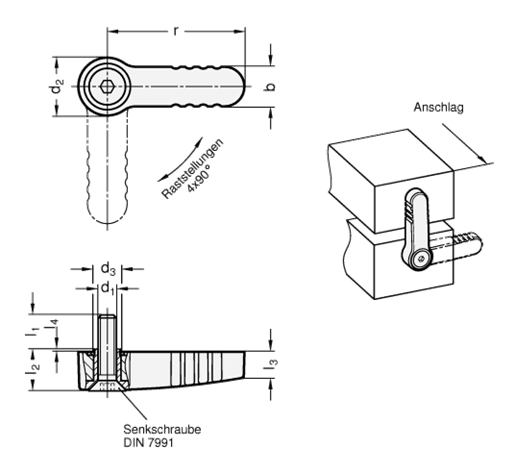

| A | Montage mit Senkschraube |
| r | d1 | b | d2 | d3 | l1 | l2 | l3 | l4 | Belastung F max. in N |
|---|---|---|---|---|---|---|---|---|---|
| 45 | M 6 | 13 | 19 | 9 | 12 | 13 | 8,5 | 0,5 | 500 |
| 65 | M 8 | 18 | 25 | 14 | 14 | 16 | 10,5 | 0,6 | 1000 |
Filterkombination ergibt keine Treffer.
Ausführung
Riegel
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Rastmechanik
Edelstahl
Senkschraube DIN 7991
Edelstahl (A2)
RoHS
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Rastmechanik
Edelstahl
Senkschraube DIN 7991
Edelstahl (A2)
RoHS
Hinweis

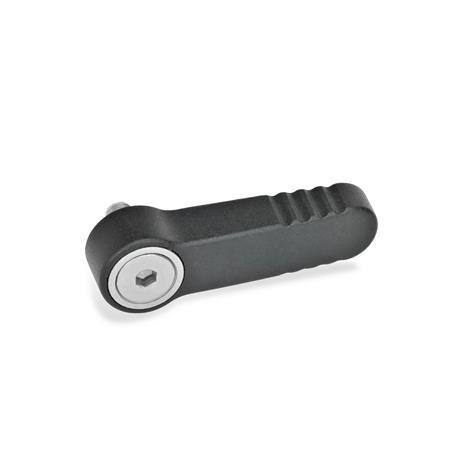

Anschlagriegel GN 720 werden z. B. als Anschlag eingesetzt und zeichnen sich durch hohe Stabilität aus.
Die innenliegende Kugel-Feder-Rastmechanik verfügt über 4 Raststellungen im Abstand von je 90°. Dank der Befestigung mittels der Senkschraube kann die Rastposition beliebig gewählt werden.
Der Riegel ist massiv ausgeführt, so daß er gegebenenfalls bearbeitet werden kann.
Die Senkschraube gehört zum Lieferumfang.
| Bestellbeispiel |
| ||||||||
GN 720-65-M8-A-SW |
